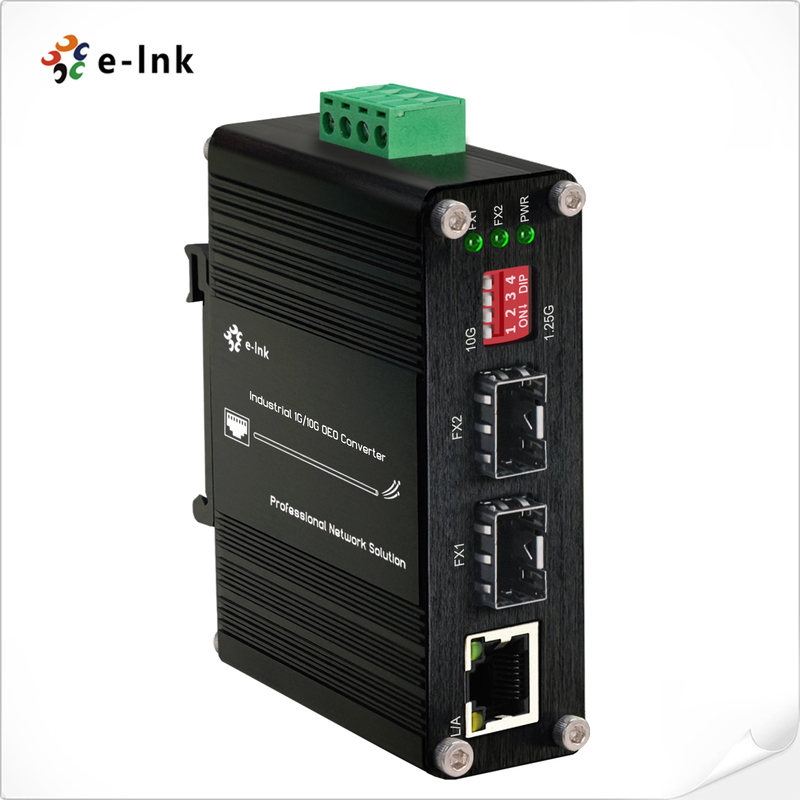

산업용 10G SFP+에서 SFP+ OEO 변환기 (1G 이더넷 미디어)

산업용 1G/10G SFP+에서 SFP+ OEO 변환기 (3R 반복기) 1G이더넷 미디어 변환기 기능

제품 개요:

The ETH-IMC2402-OEO Series is an industrial-grade 1G/10G SFP+ to SFP+ Optical-Electrical-Optical (OEO) Converter designed for high-speed network extension and media conversion in demanding environments이 다재다능 한 장치는 장거리 10Gbps 전송 및 1G 이더넷 미디어 변환기 위해 3R (Reamplify, Reshape, Retime) 섬유 반복 장치로 작동합니다.확장된 네트워크 세그먼트에서 신호 무결성을 보장합니다..

SDH/SONET STM-64/OC-192, 10G Fiber Channel 및 10G 이더넷을 포함한 여러 프로토콜을 지원하는 이 변환기는 SAN, LAN 및 MAN 인프라에서 네트워크 척추 애플리케이션에 이상적입니다.유연한 광학 파장 변환 (1310nm/1550nm/CWDM/DWDM) 및 루프 백 기능, 통신실, 데이터 센터 및 R&D 실험실에 적합합니다.

-40°C~80°C의 넓은 작동 온도 범위와 탄탄한 산업 설계이 변환기는 광섬유 연결을 120km까지 안정적으로 확장하며 광섬유와 구리 인터페이스 사이의 원활한 변환을 제공합니다.첨단 신호 재생 능력은 가혹한 환경 조건에서도 최적의 성능을 보장하며 현대 고속 네트워크 인프라 배포에 필수적인 솔루션입니다.

제품 특징:

✅고급 3R 신호 재생: 특징: 신호 무결성을 보장하고 긴 전송 거리에서 데이터 손실을 최소화하기 위해 재 증폭, 재형식 및 재시간 (3R) 기술.

✅투명한 저연속 운송: 매우 낮은 지연으로 투명한 프로토콜 변환을 제공합니다. 실시간 애플리케이션 및 고속 데이터 네트워크에 이상적입니다.

✅핫 플러그 가능한 SFP+ 설계: 쉽게 설치 및 실시간 모니터링을 위해 포괄적인 상태 LED 표시기를 갖춘 핫스변지 가능한 SFP + 모듈을 지원합니다.

✅유연한 파장 지원: ITU-T가 정한 DWDM/CWDM 파장과 호환되며, 정확한 섬유 관리를 위해 디지털 진단 모니터링 (DDM) 을 갖추고 있습니다.

✅고급 네트워크 테스트: 효율적인 네트워크 진단 및 최적화된 데이터 처리량을 위해 루프 백 기능과 덤보 프레임 전송을 지원합니다.

✅이중률 섬유 유연성: DIP 스위치는 1.25G와 10G 광섬유 데이터 속도 사이에서 원활한 전환을 가능하게하여 다재다능한 배포 옵션을 제공합니다.

✅다기능 미디어 변환: 10G OEO 변환기 및 1G 이더넷 미디어 변환기로 작동하며 구리-섬유 및 섬유-섬유 변환을 지원합니다.

✅견고한 산업 설계: IP40 등급 알루미늄 가옥은 우수한 EMI 보호로 가혹한 환경에서 안정적인 작동을 보장합니다.

✅유연 한 설치 옵션: 산업용 캐비닛 및 공간 제한 환경에서 쉽게 배치 할 수 있도록 DIN 레일 및 벽 장착 설치를 지원합니다.

✅연장 온도 작업: -40°C에서 80°C 온도 범위에서 안정적인 성능을 유지하며 극단적인 환경 응용에 적합합니다.

적용 시나리오

• 전기통신 기반 네트워크: Provides 10G signal regeneration and wavelength conversion for SDH/SONET STM-64/OC-192 networks in metropolitan area networks (MAN) and wide area networks (WAN) with 3R functionality ensuring signal integrity.

• 데이터 센터 상호 연결: DWDM/CWDM 파장을 이용한 데이터센터 간 장거리 섬유 연결을 가능하게 하며, 저장 영역 네트워크 (SAN) 및 서버 농장용 대용량 프레임 및 저연속 전송을 지원합니다.

• 산업 자동화 척추: IP40 보호 및 넓은 온도 작동 (-40 ° C ~ 80 ° C) 을 통해 가혹한 환경의 연결을 위해 제조 시설에서 10G 산업 이더넷 네트워크를 확장합니다.

• 섬유망 모니터링 및 테스트: 통신실과 통신사 인프라에서 네트워크 진단 및 성능 모니터링을 위해 루프 백 기능과 DDM 지원을 사용합니다.

• 장거리 전송 시스템: 투명한 프로토콜 변환으로 캠퍼스 네트워크, 지능형 교통 시스템 및 유틸리티 통신에서 120km까지의 거리에 광 신호 재생을 촉진합니다.

• 하이브리드 네트워크 마이그레이션: 1G 이더넷 구리 및 10G 광섬유 네트워크 사이의 이중 비율 미디어 변환기로서 작동하며 원활한 네트워크 업그레이드와 이질적인 네트워크 통합을 지원합니다.

• 모바일 네트워크 인프라: 5G 프론트-하울 및 백하울 연결을 지원하며, 핫스변지 가능한 SFP+ 유연성과 셀룰러 네트워크 배포를 위한 정확한 타이밍 동기화.

기술 지표

성능 데이터	기술 지표
장비 기능	3R 반복기
전송 속도	10G: 8.5Gb/s-11.7Gb/s
본 조항	8.5G 광선 채널 SONET OC-192, SDH STM-64 (9.95Gbps) 10G WAN (10Gbps) 10G LAN (10.31Gbps) OTN OTU-2 (G.709) (10.70Gbps) 10G LAN 255/237 FEC 코딩 (11.09Gbps) 10G 섬유 채널 (11.32Gbps) 10G POS
인터페이스 타입	SFP+에서 SFP+
송신 거리는	SFP+ 모듈: 최대 80km
최대 패킷 송수신율	14,880,950/S
작동 온도	-40°C ~ 80°C (-40°F ~ 176°F)
저장 온도	-40°C ~ 85°C (-40°F ~ 185°F)
상대 습도	5%~95% 비연결성
MTBF	> 200만 시간
Ethernet 미디어 변환기 사양
표준	IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3ab 1000BASE-T IEEE 802.3z, 1000BASE-SX/LX IEEE 802.3x 풀 듀플렉스 흐름 제어
작업 모드	10/100/1000BASE-T에서 1000BASE-SX/LX
포트 타입	SFP에서 RJ45
네트워크 케이블	트위스트 페어 10BASE-T: 2쌍 UTP 3급4,5, 최대 100m 100BASE-TX: 2쌍 UTP 5급, 최대 100m 1000BASE-T: 4쌍 STP Cat 5 최대 100m 광섬유 케이블 1000BASE-SX: 50/125μm 또는 62.5/125μm 멀티 모드 섬유 케이블, 최대 220/550m/2km. 1000BASE-LX: 9/125μm 단일 모드 케이블, 10/20/40/80/120km의 긴 거리를 제공합니다 (SFP 모듈에 따라 다릅니다)
전기 및 기계
입력 전력	12~48VDC, 부재 전력 (6핀 터미널 블록)
전력 소비	최대 8W
보호
전력 입력 과부하	자동 재설정
역극성	현재
DIP 스위치
4자리 DIP 스위치 기능	DIP	기능	설정
	SW 1	1.25G/10G	ON - 1.25~8.5G	OFF - 10.3G 또는 14.025G
	SW 2	예약	ON - 예약	OFF - 예약
	SW 3	예약	ON - 예약	OFF - 예약
	SW 4	예약	ON - 예약	OFF - 예약
LED 표시기:
PWR	전력 상태
FX1	SFP 포트-1
FX2	SFP 포트-2
L/A	TP LINK/ACT
크기 (WxDxH)	95 x 70 x 30mm
무게	0.25kg
껍질	알루미늄 케이스
장착 옵션:	DIN-Rail 마운트
규제 승인
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, A급
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2:2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (올림)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8:2009 (PFMF)

주문 정보

애플리케이션 I: 1G/10G OEO 변환기 (3R 반복기)

애플리케이션 II: 광섬유에서 구리 1Gbps 이더넷 장비는 광섬유에서 구리 미디어 변환기 기능
