제품 세부 정보
원래 장소: 중국
브랜드 이름: E-link
인증: ISO9001, CE, ROHS, FCC
모델 번호: LNK-3GSDI-4BV 시리즈
지불 및 배송 조건
최소 주문 수량: 1 쌍
가격: $25-369
포장 세부 사항: SDI 섬유 익스텐더 표준 카톤 포장
배달 시간: 3-5 근무일
지불 조건: T/T, Western Union, Moneygram, PayPal
공급 능력: 10000Pairs/Month
전송 거리: |
550m-20Km |
비디오 입력/출력 전압: |
일반적인 : 1VPP, 최소 0.5VPP, 최대 1.5VPP |
전력 소비: |
<15W |
전원 어댑터: |
AC 110~220V |
저장 온도: |
-40 80+80 ℃ |
치수 (LXWXH): |
19 인치 1U (483 x 220 x 44.45mm) |
전송 거리: |
550m-20Km |
비디오 입력/출력 전압: |
일반적인 : 1VPP, 최소 0.5VPP, 최대 1.5VPP |
전력 소비: |
<15W |
전원 어댑터: |
AC 110~220V |
저장 온도: |
-40 80+80 ℃ |
치수 (LXWXH): |
19 인치 1U (483 x 220 x 44.45mm) |

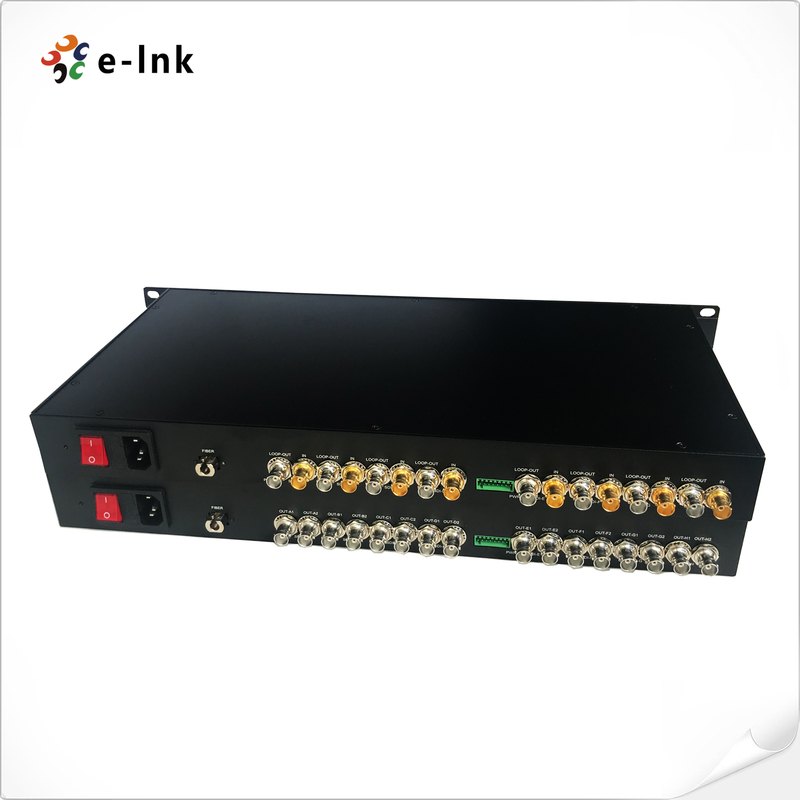

4채널 양방향 3G-SDI 섬유 변환기 120km 범위 방송 등급
전반적인 설명
LNK-3GSDI-4BV 시리즈는 전문 방송 및 비디오 제작 환경을 위해 설계 된 고성능 광섬유 전송 솔루션을 나타냅니다.이 첨단 시스템은 단일 광섬유 케이블을 통해 양방향 구성의 4개의 독립적인 3G-SDI 비디오 채널의 동시에 전송을 가능하게 합니다., 방송 수준의 신호 품질을 유지하면서 인프라 비용을 크게 줄입니다.
우리의 혁신적인 광섬유 변환기는 최첨단 광학 전송 기술을 활용하여 압축되지 않은 1080P 고화질 비디오를 특별한 명확성과 안정성으로 제공합니다.각 채널은 지역 모니터링을 위해 독립적인 3G/HD-SDI 루프-더 출력, 주요 전송 경로를 손상시키지 않고 실시간 신호 검증을 제공합니다. 시스템은 3G-SDI 표준 (SMPTE 424M, 292M, 259M) 에 완전히 적합합니다.기존 방송 장비 및 인프라와 원활한 통합을 보장.
비디오 전송을 넘어 이 포괄적인 솔루션은 전용 리버스 RS-485 데이터 채널을 통합하여 PTZ 카메라, 로봇 시스템,다른 원격 조작 장치통합 된 아키텍처는 CD 품질의 성능으로 결정적인 오디오 전송을 지원하여 오디오-비디오 동기화가 중요한 까다로운 응용 프로그램에 이상적입니다.
특히 중요 영상 유통을 위해 설계된 이 시스템은 전기에 대한 완전한 격리와 전자기 간섭에 대한 면역을 제공합니다.전기 소음 환경에서의 안정적인 작동을 보장합니다견고한 구조와 고급 오류 수정 메커니즘은 방송 스튜디오, 라이브 이벤트 제작, 스포츠 장소,그리고 정밀 제어 기능이 있는 다채널 HD 비디오 전송을 필요로 하는 보안 모니터링 애플리케이션.
특징
지능형 신호 처리
특징자동 케이블 평등 기술그리고정밀 재클로킹 회로데이터 전송 속도를 동적으로 조정하는270Mbps에서 3Gbps, 최적의신호 무결성다양한 케이블 조건에서
첨단 광학 전송
기업WDM/CWDM/DWDM 멀티플렉스 기술끝단일 섬유 인프라,고밀도 비디오 전송최대화하면서섬유 사용 효율성비용 효율적인 네트워크 확장을 위해.
방송급 성능
전달자압축되지 않은 디지털 비디오 전송회의방송 수준 품질 표준와 함께광학 동적 범위가 확장, 배치 중에 수동 조정의 필요성을 제거합니다.
확장 된 도달 능력
지원장거리 전송 거리는에서최소 10km에최대 120km, 로컬 및 원격 비디오 애플리케이션을 위한 유연한 배포 옵션을 제공합니다.
탄탄한 산업 설계
설계된극대 온도 작동에서-40°C ~ +85°C,터미널 블록 전력 연결가혹한 용도로 적합합니다.산업 환경그리고 야외 설비.
원활한 시스템 통합
유지원본 호환성와 함께3G-SDI 카메라 시스템지원하는 동안리버스 RS-485 시리즈 제어같은 광섬유 연결을 통해 PTZ 운영 및 장치 관리
유지보수 편리한 운용
사용 가능열로 교환 가능한 모듈 교체그리고핫 플러그 연결성, 서비스 중단 또는 정지 시간없이 시스템 유지 및 확장을 허용합니다.
적용 시나리오
라이브 방송 제작
사용 가능멀티카메라 신호 집계에 대해외부 방송 밴그리고이동 생산 단위, 지원3G-SDI 카메라 피드와 함께역 카메라 제어지나가면서RS-485 PTZ 프로토콜끝단일 섬유 인프라.
스포츠 장소 인프라
배포경기장 카메라 신호여러 각에서생산 제어실, 유지방송 수준의 비디오 품질가로로확장 된 섬유 경로최대120km그리고 동시에프레임 정밀 동기화.
이벤트 장소 시스템
지원대규모 비디오 유통안쪽컨벤션 센터그리고공연장, 전송다중 소스 HD 콘텐츠에디스플레이 프로세서그리고비디오 벽와 함께압축되지 않은 신호 보존.
방송 시설 네트워크
설립건물 간 비디오 링크사이제작 스튜디오그리고마스터 컨트롤 룸, 제공신호 무결성지나가면서자동 재클로킹 기술그리고케이블 평형.
보안 및 감시 네트워크
통합고화질 CCTV 시스템와 함께PTZ 카메라 제어,멀티 카메라 모니터링가로로분산된 시설작동하는 동안극한 온도 조건(-40°C ~ +85°C)
원격 교육 환경
시설물멀티 소스 비디오 배포안쪽교육 캠퍼스, 전송강의 포착 피드그리고프레젠테이션 내용에원격 교실와 함께양방향 제어 기능.
기술 지표
| 광섬유 인터페이스 | |
| 섬유 인터페이스 | 심플렉스 LC |
| 전송 거리 | 550m-20Km |
| 파장 | 1310nm/1550nm |
| 비디오 | |
| 비디오 인터페이스 | BNC |
| 비디오 입력/출력 임페던스 | 75Ω |
| 비디오 입력/출력 전압 | 전형적인: 1Vpp, 최소 0.5Vpp, 최대 1.5Vpp |
| 비디오 비트 속도 | 최대 3.2Gb/s |
| 이득 차이 (10%~90% APL) | < 1% |
| SDI 형식 지원 | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| 비디오 SDI 표준 | 270Mbps (SD-SDI), 1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s 매핑 (SDI) | |
| SMPTE424M 3Gb/s 시리즈 인터페이스 ((3G-SDI | |
| 데이터 | |
| 물리적 인터페이스 | 산업 표준 나사 터미널 |
| 데이터 타입 | 리버스 RS485 |
| 주파수/비율 지원 | RS485에 최대 57600bps |
| BER | <10 ̊9 |
| 전기 | |
| 전원 어댑터 | AC 110~220V |
| 전력 소비 | <15W |
| LED 표시기 | |
| SDI A/B/C/D/E/F/G/H | SDI 비디오 |
| PWR | 전원 공급 |
| 기계식 | |
| 크기 (LxWxH) | 19인치 1U (483x220x44.45mm) |
| 무게 | 7kg/쌍 |
| 껍질 | 알루미늄 케이스 |
| 장착 옵션 | 랙 마운트 |
| 환경 | |
| 작업 온도 | -20°C+70°C |
| 저장 온도 | -40°C+80°C |
| 작업 습도 | 0~95% |
| MTBF | ≥100000시간 |
주문 정보
| 모델 | 설명 |
| LNK-3GSDI-4BV | 4-Ch 쌍방향 3G-SDI 비디오, 20km, SM, FC, 1개의 송신기 및 1개의 수신기를 포함하여, 쌍으로 사용 |
| LNK-3GSDI-4BV1R | 루프아웃 + 1-Ch RS485 리버스 데이터, 20km, SM, FC, 1개의 송신기 및 1개의 수신기를 포함하여, 쌍으로 사용되는 4-Ch 쌍방향 SDI 비디오 |
