HD-SDI CWDM SFP 트랜시버 40km 18-파장 MSA 컴플라이언트 디지털 진단

HD-SDI CWDM SFP 트랜시버 40km 18파파 MSA

적합 한 디지털 진단

전반적인 설명

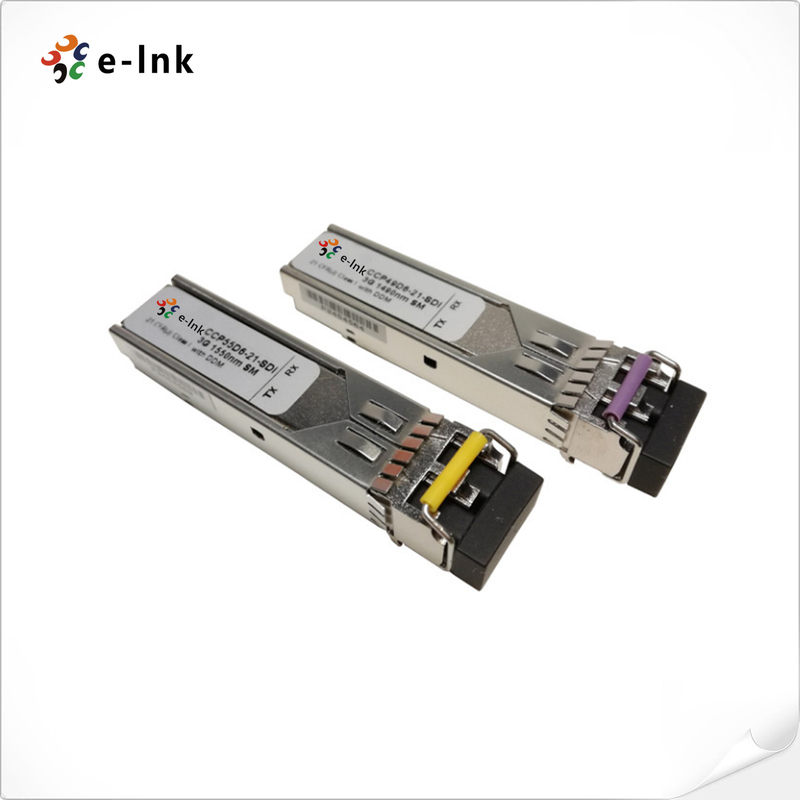

E-링크 LNK-CWDM-SFP1G-XX40는 장거리 HD-SDI 비디오 전송 시스템에 설계된 고성능, 비용 효율적인 광섬유 솔루션을 나타냅니다.이 고급 CWDM SFP 트랜시버 모듈은 50Mbps에서 1까지의 데이터 속도에서 예외적인 신호 무결성을 제공합니다..485Gbps, SDI 병리 패턴을 처리 할 때에도 신뢰할 수있는 성능을 유지합니다.

다중 소스 계약 (MSA) 표준을 준수하는 이 트랜시버는 다양한 호스트 장비와 광범위한 호환성을 보장하며 포괄적인 SMPTE 259M, 344M,그리고 292M 시리즈 인터페이스 표준이 모듈은 단일 모드 광섬유 인프라를 통해 최대 40km의 확장 전송 거리를 달성합니다.대도시 지역과 큰 캠퍼스 환경을 통해 분산 비디오 시스템을 연결하는 데 이상적입니다..

1270nm에서 1610nm까지 모든 18개의 CWDM 채널을 전체 파장 커버링으로이 혁신적인 솔루션은 추가 광섬유 배포가 필요하지 않고 기존 광망의 대역폭 확장을 가능하게합니다.이러한 파장 유연성은 시스템 통합자와 방송 엔지니어에게 효율적인 파장 분할 멀티플렉싱 기술을 통해 광섬유 인프라 투자를 극대화 할 수 있습니다.

트랜시버의 정교한 디자인은 까다로운 전문 비디오 애플리케이션에서 안정적인 성능을 보장하는 품질의 광학적 구성 요소를 포함합니다.특히 방송 시설에 적합합니다.대도시 보안 감시 네트워크 및 대규모 원격 교육 시스템이 HD-SDI 솔루션은 확장 범위와 비용 효율성이 중요한 요구 사항인 방송 수준의 신호 품질과 향상된 전송 신뢰성을 제공합니다..

특징

• 확장 범위 전송

  • 지원장거리 HD-SDI 전송최대40km끝단일 모드 섬유,수도권 영상 연결에 대해분산 감시 시스템

• 종합적인 표준 준수

  • 유지SMPTE 297-2006 호환성견고하고병리학적 패턴 지원둘 다SD-SDI그리고HD-SDI신호 형식

• 고급 광학 아키텍처

  • 통합18파파 CWDM DFB 송신기기술,밀도가 높은 파장 멀티플렉스가로로1270~1610nm 스펙트럼

• 지능형 시스템 모니터링

  • 특징I2C 기반 디지털 진단에 대해실시간 성능 모니터링,온도 추적, 그리고광전력 관리

• 보편적 호환성

  • 보장합니다원활한 상호 운용성지나가면서SFP MSA 준수와 함께핫 플러그 가능한 설계에 대해유연한 시스템 통합

• 환경 지속가능성

  • 소재로 제조된RoHS 준수,납 없는 부품지원연장 온도 작동에서0°C ~ +70°C

• 에너지 효율성

  • 작동합니다단일 +3.3V 전원 공급와 함께최적화된 저전력 소비, 감소운영비용그리고열 부하

• 신뢰성 있는 성능

  • 유지안정적인 신호 품질가로로전체 데이터 속도 범위에서50Mbps에서 1.485Gbps까지,일관성 있는 비디오 성능

적용 시나리오

• 메트로폴리탄 방송 네트워크
  사용 가능멀티 스튜디오 HD 비디오 상호 연결가로로대도시 지역, 지원프로그램 배포그리고기여 링크와 함께40km 광선 전송그리고CWDM 파장 멀티플렉스

• 대규모 보안 감시
  시설물도시 전체 감시 시스템통합, 전송여러 HD 카메라 피드끝단일 섬유 인프라에 대해중요 인프라 보호그리고공공 안전 감시

• 캠퍼스 비디오 배포
  지원여러 건물의 비디오 네트워크안쪽기업 캠퍼스그리고교육기관, 배달HD 컨텐츠와 함께확장 된 범위에 대해원격 교육그리고기업 통신

• 교통 감시 시스템
  사용 가능고속도로 교통 관리그리고철도 감시 네트워크, 제공신뢰할 수 있는 비디오 전송에 대해지능형 운송 시스템와 함께병리학적 패턴 내성이

• 방송 기여 링크
  시설물원격 생산 피드에서경기장에방송센터, 유지신호 무결성끝장거리 유선 연결와 함께진단 모니터링

• 정부 보안 네트워크
  지원보안 비디오 전송에 대해군사 기지그리고정부 시설,신호 신뢰성지나가면서전기 격리그리고증강된 전송 거리

• 의료 영상망
  사용 가능고해상도 의료 영상에 대해다병원 원격 의료, 제공진단 품질의 전송와 함께낮은 대기 시간그리고오류 없는 성능

기술 지표

주문 정보

적용
