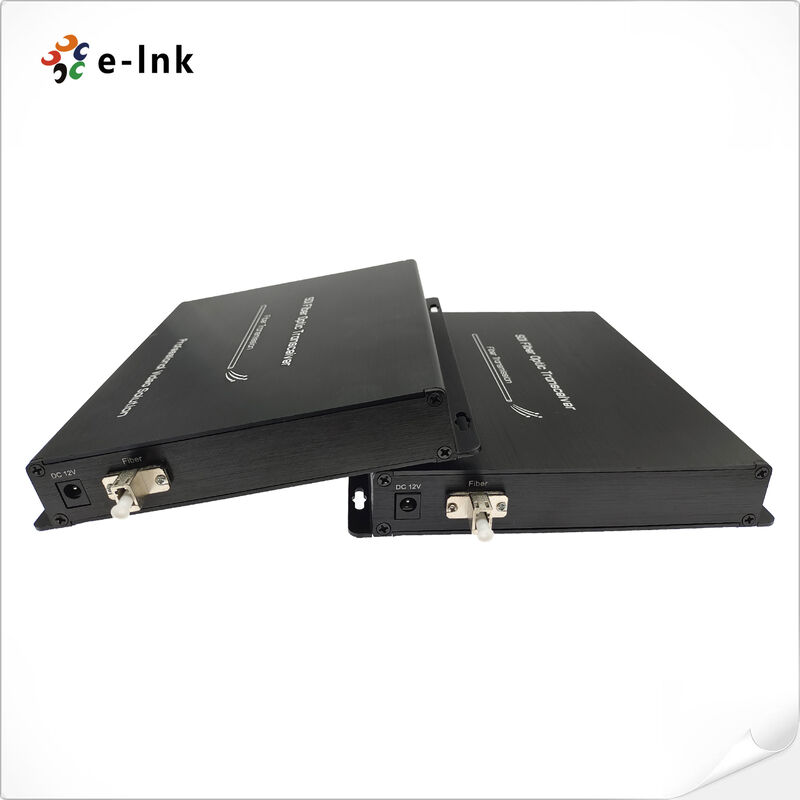

아날로그 오디오 RS422 이더넷 타리 동기화 20km와 함께 3G-SDI 섬유 확장기

모델: LNK-3G2V2BA2D1E1T1S

제품 설명 및 개요

이 첨단 3G-SDI 섬유 확장기는 전문적인

복합 3G-SDI 양방향 비디오 전송을 지원하는 방송 및 감시 애플리케이션

단일 모드 광섬유 인프라를 통해 여러 보조 신호를 제공합니다.

1채널 양방향 3G-SDI 비디오, 2채널을 갖춘 완전한 신호 관리 솔루션

역향 아날로그 오디오, 양방향 RS422 데이터 통신, 100M 이더넷 연결

역수계 신호 및 역동 아날로그 3 레벨 동기 전송.

수신기 쌍은 단일 모드 광 케이블을 통해 원활하게 작동하여 신뢰할 수있는 장거리

방송 수준의 품질 표준을 유지하면서 신호 확장.

까다로운 환경에서 뛰어난 성능을 위해 설계된 이 섬유 확장기는

원시 비디오 품질과 실시간 처리 기능을 보장하기 위한 광학 기술.

IP 인터페이스는 시스템 확장성을 향상시키고 현대 네트워크 인프라와 호환성을 보장합니다.

포괄적 인 신호 지원은 완전한 원격 생산 통제를 가능하게합니다. 광섬유

전송 기술은 전자기 간섭, 지상 루프에 대한 완전한 면역을 제공합니다

및 전파 간섭, 시스템 신뢰성 및 신호 보안을

전통적인 동축 케이블 시스템과

확장기는 선택적 구성으로 최대 20 킬로미터까지의 유연한 전송 거리를 지원합니다.

40km, 60km 또는 80km 범위까지 확장하여 대규모 설치 및 분산에 적합합니다.

이 솔루션은 특히 라이브 방송 애플리케이션, 스포츠,

장소, 원격 교육 시설 및 다중 신호 전송을 요구하는 고화질 감시 시스템

확장된 거리를 통해 여러 신호 유형을 단일 광섬유 연결을 통해 통합함으로써 시스템은

케이블의 복잡성을 줄이는 동시에 제한을 초월하는 견고하고 간섭 없는 연결을 제공합니다.

기존 동축 기반 시스템, 신호 무결성 및 운영 신뢰성에 대한 새로운 표준을 설정

전문 비디오 전송 애플리케이션에서

주요 특징 총알

• 멀티 신호 섬유 통합
  1개의 쌍방향 3G-SDI 동영상, 2개의 역방향 아날로그 오디오, 1개의 쌍방향 RS422, 1개의 이더넷, 1개의 역방향 톨리, 1개의 역방향 3단계 동기화

• 전체 표준 호환성
  HD-SDI, SD-SDI, DVB-ASI 형식을 지원하며 대역폭은 19.4Mb/s에서 2.97Gb/s까지

• 첨단 시계 복구 기술
  정확한 신호 동기화를 보장하는 SMPTE 424M (2.97Gb/s) 호환 클럭 복구 시스템

• 멀티 표준 비디오 처리
  3G-SDI, HD-SDI, SD-SDI 및 ASI 애플리케이션을 위한 SMPTE 424M, 292M, 259M 및 297M 표준과 호환

• 통합 CWDM 광 시스템
  각 신호 경로에 SFP 모듈을 탑재한 CWDM 기술로 파장 분할 멀티플렉싱을 가능하게 한다

• 지능형 신호 평형
  최적의 신호 무결성을 위해 검출된 데이터 레이트에 기초한 자동 케이블 평형

• 실시간 시스템 모니터링
  중요한 운영 매개 변수들의 지속적인 모니터링을 제공하는 LED 상태 표시기

• 확장된 전송 능력
  선택적으로 40/60/80km 구성으로 최대 20km의 전송 거리를 지원합니다.

• 전문 방송 애플리케이션
  라이브 방송, HD 감시 시스템 및 전문 비디오 제작 환경에 이상적입니다.

• 증진 된 신호 안전
  EMI 및 RF 간섭에 대한 완전한 면역을 제공하는 광섬유 전송
