제품 세부 정보
원래 장소: 중국
브랜드 이름: E-link
인증: ISO9001
모델 번호: LNK-3G-1BV1T2BD2A1M 시리즈
지불 및 배송 조건
최소 주문 수량: 1개
가격: US$685-US$699
포장 세부 사항: SDI 비디오 연장기 표준 상자 포장
배달 시간: 3-5 영업일
지불 조건: L/C, T/T, 웨스턴 유니온, MoneyGram, 페이팔
공급 능력: 100PCS/월
전송 거리: |
0-20KM |
비디오 입력/출력 임피던스: |
75Ω |
비디오 비트 금리: |
맥스 3.2Gb/s |
데이터 유형: |
RS485(기본값) 또는 RS422(옵션), Tally 신호 |
오디오 입력 및 출력: |
3.5 밀리미터 오디오 |
전원 어댑터: |
DC 5~25V |
전송 거리: |
0-20KM |
비디오 입력/출력 임피던스: |
75Ω |
비디오 비트 금리: |
맥스 3.2Gb/s |
데이터 유형: |
RS485(기본값) 또는 RS422(옵션), Tally 신호 |
오디오 입력 및 출력: |
3.5 밀리미터 오디오 |
전원 어댑터: |
DC 5~25V |

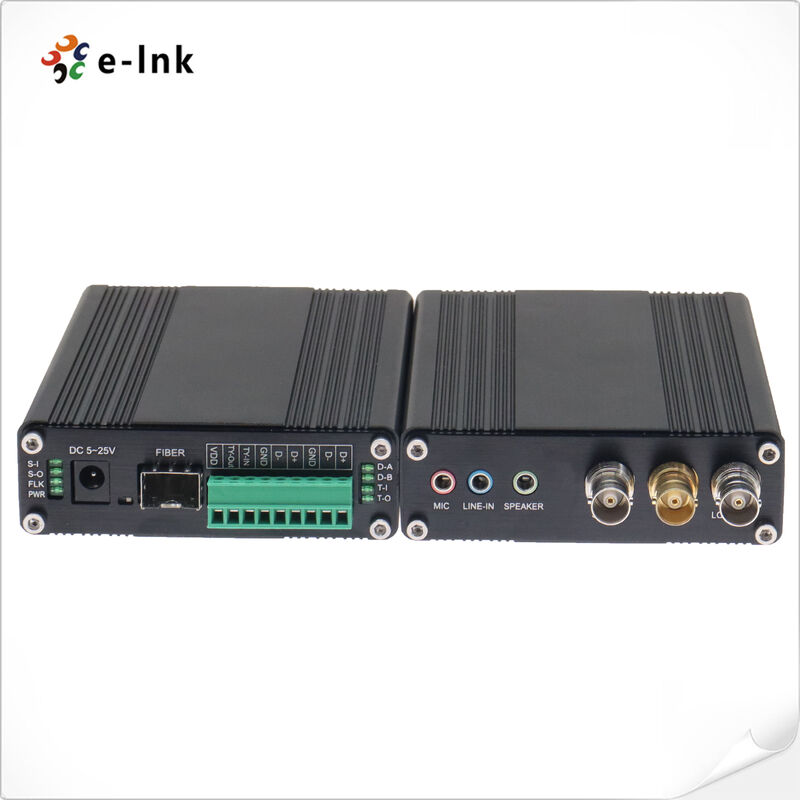

3G-SDI 섬유 변환기 로프 아웃 톨리 RS485 RS422 오디오 마이크 20km
모델: LNK-3G-1BV1T2BD2A1M 시리즈
제품 설명 및 개요
이 고급 3G/HD-SDI 섬유 변환기는 전문적인
고화질 비디오와 여러 보조 신호를 결합하는 비디오 전송 애플리케이션
단일 광섬유 인프라 시스템 1 채널 양방향 3G/HD-SDI 비디오
임베디드 오디오 및 루프아웃 기능, 1채널 통기 신호, 2채널
양방향 RS485/RS422 데이터 통신, 2채널 외부 스테레오 오디오 입력 및 1-
채널 마이크 입력. 완전한 송신기 및 수신기 세트는 신뢰할 수 있는 1080P 신호를 보장
모든 채널에서 방송 수준의 품질 표준을 유지하면서 전송.
중요 한 용도로 설계 된 이 섬유 변환기 는 탁월 한 안정성 을 보여 준다
통합된 LED 상태
표시기는 장치 작동을 실시간으로 시각적으로 모니터링하여 즉시 오류를 감지 할 수 있습니다.
그리고 시스템 상태 평가. 견고한 구조와 정교한 신호 처리 회로
까다로운 환경에서 일관된 성능을 보장하여 실내 및
신호 신뢰성이 가장 중요한 야외 설비
이 다재다능한 섬유 변환기는 지능형 운송을 포함한 여러 산업 분야에 서비스를 제공합니다.
교통 모니터링 시스템, 보안 및 감시 네트워크, 교육 캠퍼스 방송
에너지, 화학, 철강, 석유 및 철도 운영의 산업 모니터링.
용도는 창고 보안, 국경 감시 및 경비 요새 모니터링을 포함합니다.
방송 응용 프로그램에는 TV 프로그램 전송 및 라이브 이벤트 커버리지가 포함됩니다.
광섬유 전송 기술은 완전한 면역을 제공합니다.
전자기 간섭을 방지하여 전기적으로 시끄러운 환경에서 안전하고 신뢰할 수 있는 작동을 보장합니다.
하나의 섬유 연결을 통해 여러 신호 유형을 통합함으로써, 이
이 솔루션은 뛰어난 성능을 제공하면서 설치 복잡성을 크게 줄입니다.
전통적인 구리 기반 시스템과 비교하여, 멀티 신호에 대한 새로운 기준을 설정합니다.
전문 비디오 애플리케이션의 전송 신뢰성
주요 특징 총알
양방향 HD 비디오 전송
루프아웃 모니터링 및 내장 오디오 지원과 함께 단일 채널 양방향 3G-SDI 비디오
전문적인 통계 신호
카메라 상태 표시 및 생산 조정을 위한 전용 수량 채널
이중 채널 데이터 통신
장치 제어 및 신호 전송을 위한 두 개의 양방향 RS485/RS422 데이터 포트
멀티 채널 오디오 통합
2채널 스테레오 오디오 입력과 1채널 마이크
고급 신호 복구
자동으로 270Mbps에서 3Gbps로 재클로킹하여 다양한 데이터 속도에서 신호 무결성을 보장합니다.
고화질 비디오 지원
720P, 1080I, 1080P와 1920×1080@60Hz 해상도의 HDTV 형식과 호환
확장 된 섬유 전송
단일 모드 광섬유 케이블을 통해 최대 20km의 장거리 통신
핫스변이 가능한 작업
연속적인 시스템 유지보수를 위해 핫스업 및 핫 플러그 기능을 지원합니다.
방송급 품질
방송 수준의 비디오 품질을 유지하는 완전히 디지털 압축되지 않은 전송
산업용 온도 범위
-20°C~+70°C의 극대 연산 온도
기술 사양 및 지표
|
광섬유 인터페이스 |
|
|
섬유 인터페이스 |
S임플렉스 LC |
|
전송 거리 |
0-20km |
|
파장 |
1310nm/1550nm |
|
비디오 |
|
|
비디오 인터페이스 |
BNC |
|
비디오 입력/출력 임피던스 |
75Ω |
|
비디오 입력/출력 전압 |
전형적인: 1Vpp, 최소 0.5Vpp, 최대 1.5Vpp |
|
비디오 비트 속도 |
최대 3.2Gb/s |
|
이득 차이 (10%)∙90% APL) |
< 1% |
|
SDI 형식 지원 |
625/25 PAL |
|
525/29.97 NTSC, 525/23.98 |
|
|
720p50, 720p59.94 |
|
|
1080i 23/24/30/50/59.94 |
|
|
1080P 23.98/24/30/50/60 |
|
|
비디오 SDI 표준 |
270Mbps (SD-SDI), 1.485Gbps/M ((HD-SDI) |
|
SMPTE425M3Gb/s 매핑 (SDI) |
|
|
SMPTE424M 3Gb/s 직렬 인터페이스 ((3G-SDI |
|
|
데이터 또는 통계 |
|
|
물리적 인터페이스 |
산업 표준 나사 터미널 |
|
데이터 타입 |
RS485 (디폴트) 또는 RS422 (선택) |
|
주파수/비율 지원 |
RS422용 최대 115200bps RS485에 최대 57600bps |
|
BER |
<10 ̊9 |
|
스테레오 오디오 또는 마이크 |
|
|
오디오 입력 및 출력 |
3.5MM 오디오 |
|
오디오 형식 |
@48KHz |
|
전기 |
|
|
전원 어댑터 |
DC 5~25V |
|
전력 소비 |
<5W |
|
LED 표시기 |
|
|
P/S |
전원 공급 |
|
DAT |
데이터 |
|
기계용 |
|
|
크기 (LxWxH) |
120 x105 x28 mm |
|
W8개 |
1.5kg/쌍 |
|
껍질 |
알루미늄 케이스 |
|
장착 옵션 |
벽에 장착 |
|
환경 |
|
|
작업 온도 |
-20°C+70°C |
|
저장 온도 |
-40°C+80°C |
|
작업 습도 |
0~95% |
|
MTBF |
≥100000시간 |
적용 시나리오
라이브 방송 다신호 전송 시스템
전문 스튜디오 카메라 리모컨
스포츠 장소 HD 비디오 및 오디오 전송
원격 교육 교실 방송 시스템
군사 및 보안 감시 네트워크
