제품 세부 정보
원래 장소: 중국
브랜드 이름: E-link
인증: ISO9001
모델 번호: LNK-3GSDI-4V1N 시리즈
지불 및 배송 조건
최소 주문 수량: 1개
가격: US$560-US$800
포장 세부 사항: SDI 비디오 연장기 표준 상자 포장
배달 시간: 3-5 영업일
지불 조건: L/C, T/T, 웨스턴 유니온, MoneyGram, 페이팔
공급 능력: 100PCS/월
전송 거리: |
20km (다른 거리 선택) |
신호 수준: |
800MV 공칭 |
상승/하강 시간: |
200ps 표시 |
이더넷: |
10/100/1000Mbps |
전원 입력: |
1A@12VDC |
EMI/RFI: |
FCC 파트 15 클래스 A, EU EMC 표준을 충족하십시오 |
전송 거리: |
20km (다른 거리 선택) |
신호 수준: |
800MV 공칭 |
상승/하강 시간: |
200ps 표시 |
이더넷: |
10/100/1000Mbps |
전원 입력: |
1A@12VDC |
EMI/RFI: |
FCC 파트 15 클래스 A, EU EMC 표준을 충족하십시오 |

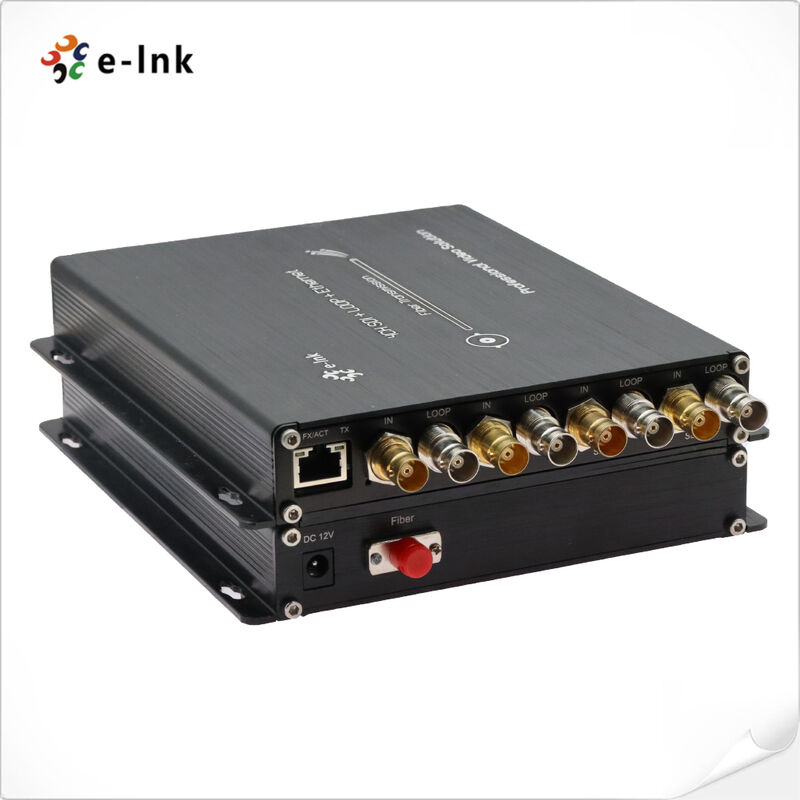

4채널 3G-SDI 광섬유 변환기 기가비트 이더넷 20km 전송
모델: LNK-3GSDI-4V1N 시리즈
제품 설명 및 개요
이더넷과 함께 4 채널 3G-SDI 섬유 변환기는 고밀도 광섬유 전송을 나타냅니다.
전문 방송 및 라이브 프로덕션 환경을 위해 설계 된 솔루션입니다.
4개의 독립된 3G-SDI 고화질 비디오 신호 채널과 기가비트 이더넷을 통합합니다.
하나의 광섬유 스트랜드를 통해 연결. 전체 설정은 일치 송신기와
압축되지 않은 방송 수준의 전송으로 원시적인 1080p 비디오 품질을 유지하는 수신기 단위
신호 경로 전체에서 생산 손실이 없도록 보장하는 표준.
선진적인 파장분열 멀티플렉스 기술을 활용하여 이 변환기는
복수의 신호 유형을 동시에 전송 두 곳에서 로컬 모니터링을 위해 통합 루프 투어 출력을 제공합니다.
통합된 1000M 이더넷 채널은
장치 제어, 네트워크 연결, IP 기반 애플리케이션은 비디오 성능을 손상시키지 않습니다.
탄탄한 광섬유 구조로 전자기 간섭, 지상 루프,
전통적인 구리 기반의 비디오 시스템을 일반적으로 괴롭히는 RF 노이즈입니다.
이 고성능 변환기는 방송 스튜디오, 라이브 이벤트 제작, 스포츠에서 이상적인 응용을 찾습니다
신뢰성 있는 다채널 비디오 전송이 필수적인 대규모 AV 유통 시스템.
단일 유선 구현은 인프라 비용을 크게 줄이고 케이블 관리를 단순화합니다.
전문 방송의 엄격한 품질 요구 사항을 유지하면서
이 솔루션은 텔레비전 방송국, 제작 회사 및 AV 통합자를 제공합니다.
여러 고화질 비디오 피드를 제어실과
캠퍼스 또는 큰 장소에서, 다채널 비디오에서 신호 무결성에 대한 새로운 표준을 설정
전송 애플리케이션
주요 특징 총알
다채널 HD 비디오 전송
단일 광섬유 케이블을 통해 4 개의 독립적인 3G/HD-SDI 비디오 채널을 지원합니다.
첨단 신호 무결성 보호
자동 케이블 평형 및 270Mbps에서 3Gbps로 재클럭하여 최적의 신호 품질을 보장합니다.
전문 카메라 시스템 통합
3G/HD-SDI 카메라와 직접 호환성 및 4채널 루프 출력 모니터링 지원
장거리 송신
장거리 송신장치 최대 20km, 사용자 정의 요구 사항에 따라 선택 가능한 거리가 있습니다.
방송 표준 비디오 품질
방송 수준의 비디오 성능을 유지하는 완전 디지털 압축되지 않은 전송
고속 네트워크 연결
데이터 전송 및 장치 제어를 위한 통합 1000M 이더넷 채널
산업용 작동 온도 범위
다양한 환경에서 안정적인 작동을 위해 -10°C에서 +55°C까지의 넓은 작업 온도 범위
광섬유 신호 보안
안전하고 신뢰할 수 있는 전송을 보장하는 EMI 및 RF 간섭에 대한 완전한 면역
멀티 신호 통합 기능
단일 섬유 인프라를 통해 비디오, 데이터 및 제어 신호를 결합합니다.
전문 방송 애플리케이션
라이브 프로덕션, 스포츠 방송 및 스튜디오 송신 시스템
기술 사양 및 지표
|
SDI 입력 |
SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI 및 통신/데이터컴 |
|
270Mbit/s - 1.48Gbit/s ∙ 3Gbit/s |
|
|
입력 번호: 4 |
|
|
반사 손실: >15DB |
|
|
평형: 0-150m @3Gb/s |
|
|
커넥터:BNC |
|
|
광학 |
채널: 1 |
|
타입: 단일 모드 |
|
|
전송 거리: 20km (다른 거리 선택 사항) |
|
|
반사 손실: > 15dB |
|
|
디더링: < 0.2UI |
|
|
커넥터:FC/UPC (SC)LC, ST 선택 사항) |
|
|
SDI 출력 |
출력 번호:4 |
|
신호 수준: 800mV |
|
|
상승/하락 시간: 200ps 표시 |
|
|
초과: < 10% 진폭 |
|
|
반사 손실: >15dB |
|
|
디더링: < 0.2UI |
|
|
커넥터: 75Ω BNC |
|
|
이더넷 |
10/100/1000Mbps |
|
전력 및 환경 표시 |
작동 온도: -10°C+55°C |
|
전력 입력: 1A@12VDC |
|
|
EMI/RFI: FCC 15부 A급, EU EMC 표준을 충족합니다. |
|
|
평균 문제 없는 시간: >100000시간 |
|
|
SDI 비디오 형식 지원 |
625/25PAL; 525/29.97NTSC; 525/23.98NTSC; 720p50; 720p59.94; 1080P23.98/24/30/50/60; 1080i 23/24/30/50/59.94; |
적용 시나리오
멀티 카메라 라이브 방송 제작 시스템
스포츠 장소 HD 비디오 유통 네트워크
텔레비전 스튜디오 신호 전송 시스템
대형 장소의 멀티 스크린 디스플레이 애플리케이션
프로 방송 생산 설정 밖
