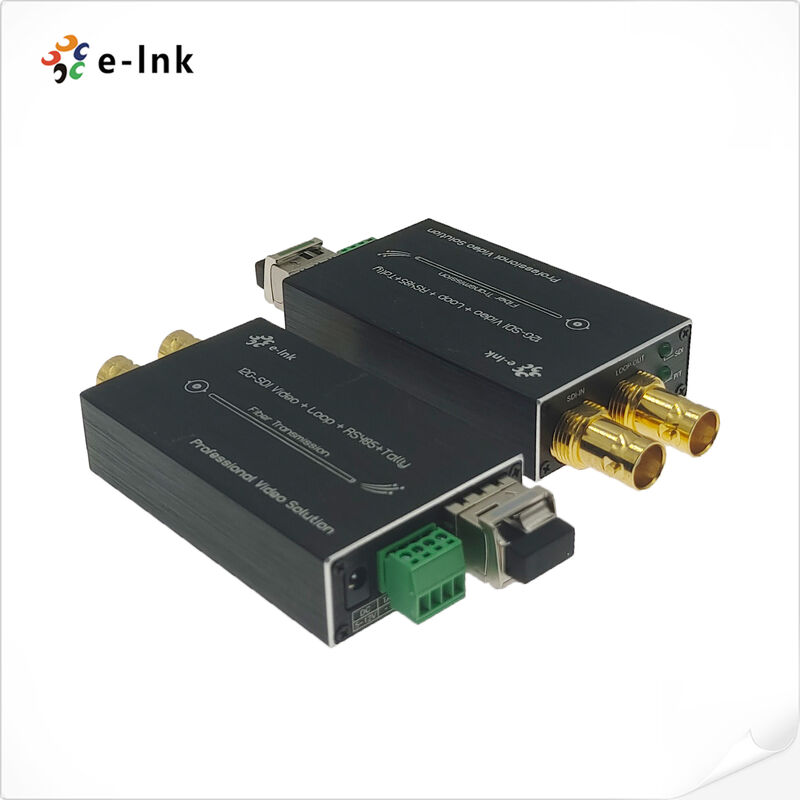

미니 12G-SDI 섬유 변환기

모델: LNK-M12G-1V1T1D 시리즈

제품 설명 및 개요

미니 12G-SDI와 Tally와 RS485의 섬유 변환기는 컴팩트하지만 강력한 솔루션을 나타냅니다.

공간 제한된 방송 환경에서 고성능 4K 비디오 전송을 위해.

소형 광섬유 시스템 통합 단일 채널 12G-SDI 비디오와 임베디드 오디오

시그널링, 그리고 양방향 RS485 데이터 통신을 통해 간소화 된 광섬유 인프라를 통해.

통합된 12G-SDI 루프 출력은 원형을 유지하면서 실시간 현지 모니터링을 제공합니다.

전송 체인 전체의 신호 품질, 미션 크리티컬에서 신뢰할 수 있는 성능을 보장

어플리케이션

초고화질의 생산 요구사항을 위해 설계된 이 콤팩트 컨버터 쌍은

3840×2160@60Hz의 4K × 2K 해상도를 지원하는 뛰어난 비디오 품질

후속 호환성 1080P, 1080I, 720P 형식. 소형 형식 요소는

강력한 기능, 완전한 면역을 제공하는 첨단 광섬유 기술을 통합

전자기 간섭 및 지상 루프 문제. 통합 톨리 채널은 정확한

RS485 인터페이스가 포괄적인 원격 제어를 촉진하는 동안 카메라 상태 표시

카메라, 렌즈, 그리고 다른 방송 장비.

이 공간 효율적인 변환기는 특히 방송 플라이팩, 모바일 생산 단위,

소형 디자인은 소형 스튜디오 설치가 가능하며

붐비는 장비 래크, 카메라 장착장 및 휴대용 생산 설정에 유연한 배포

성능에 타협하지 않고, 광섬유 전송은 안전한, 간섭-

긴 거리에 대한 자유로운 작동, 4K 외부 방송, 전자 뉴스

중요한 방송을 통합함으로써

이 솔루션은 방송사와 제작 팀에게

신뢰성 있고 고성능의 전송 옵션으로

초고화질의 생산과 동시에 점점 더 붐비는 장비의 공간 활용을 최적화합니다.

환경.

주요 특징 총알

• 멀티 채널 임베디드 오디오 지원
  각 12G-SDI 채널은 통합된 오디오-비디오 전송을 위해 8개의 임베디드 오디오 채널을 가지고 있습니다.

• 지능형 신호 무결성 관리
  자동 케이블 평형화 는 다양한 케이블 길이를 통해 최적의 신호 품질을 유지 합니다

• 포괄적 인 비디오 표준 호환성
  ST-2082-1 (12G), ST-2081-1 (6G), ST-424 (3G), ST-292 (HD) 및 ST-259 (SD) 표준을 준수합니다.

• 정밀 시계 복구 시스템
  통합된 리클로커는 서브 레이트 지원으로 11.88Gbps에서 270Mbps까지 SMPTE 레이트에 동기화됩니다.

• 전문 카메라 시스템 통합
  원활한 생산 작업 흐름을 위해 12G/6G/3G-SDI 카메라 시스템과 직접 호환성

• 유연한 전송 거리 옵션
  다양한 애플리케이션 요구 사항에 대해 10km에서 80km까지 전송을 지원합니다.

• 방송 제어 신호 지원
  카메라 제어 및 상태 모니터링을 위해 통합된 카운티 신호 및 후방 RS485

• 핫스변이 가능한 작업
  연속적인 시스템 유지보수를 위해 핫 교환 및 핫 플러깅을 지원합니다.

• 울트라 HD 방송 품질
  4K×2K (3840×2160@60Hz) 및 레거시 포맷을 지원하는 완전 디지털 압축되지 않은 전송

• 첨단 광학 기술
  수동 조절이 필요 없는 WDM/CWDM/DWDM 기술을 이용한 우수한 광적 동적 범위
