제품 세부 정보
원래 장소: 중국
브랜드 이름: E-link
인증: ISO9001
모델 번호: LNK-3GSDI-4V1DT 시리즈
지불 및 배송 조건
최소 주문 수량: 1개
가격: US$545-US$789
포장 세부 사항: 산업용 섬유 미디어 변환기 표준 카톤 포장
배달 시간: 3-5 영업일
지불 조건: L/C, T/T, 웨스턴 유니온, , 페이팔
공급 능력: 100PCS/월
커넥터: |
BNC |
반사 손실:: |
> 15dB |
신호 레벨:: |
800MV 공칭 |
상승/하락 시간:: |
200ps 표시 |
반사 손실:: |
> 15dB |
커넥터 :: |
산업 표준 나사 단자 |
커넥터: |
BNC |
반사 손실:: |
> 15dB |
신호 레벨:: |
800MV 공칭 |
상승/하락 시간:: |
200ps 표시 |
반사 손실:: |
> 15dB |
커넥터 :: |
산업 표준 나사 단자 |

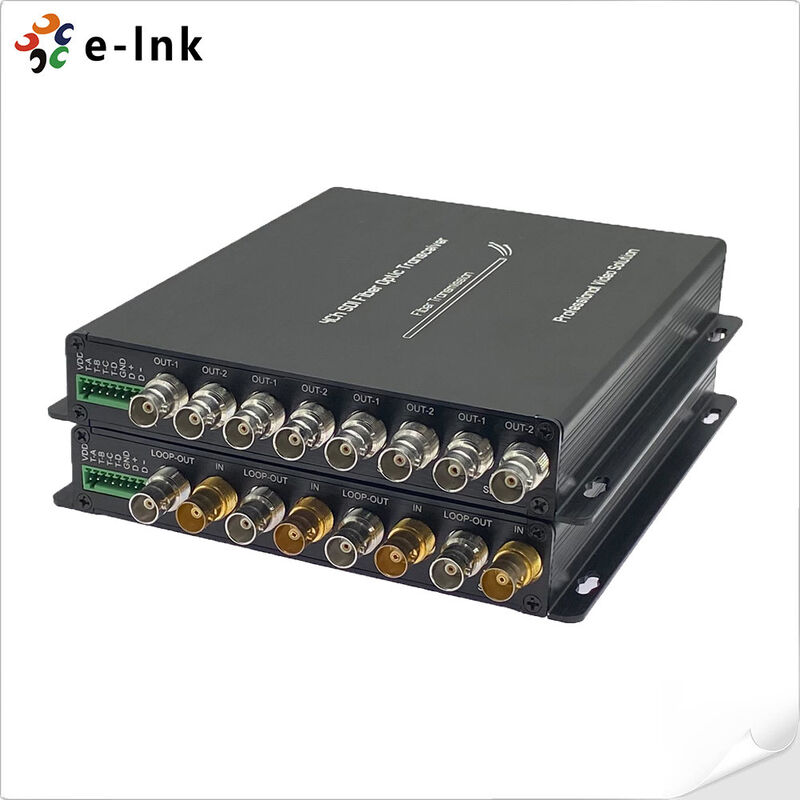

4 채널 3G-SDI 섬유 변환기 RS485 타리 20km 방송
모드l: LNK-3GSDI-4V1DT 시리즈
제품 설명 및 개요
RS485 & Tally와 함께 4 채널 3G-SDI 섬유 변환기는 고밀도 통합 솔루션을 제공합니다.
전문 방송 신호 전송을 위해 사용 됩니다. 이 고급 시스템은
3G-SDI 고화질 비디오 채널, 4개의 통계 신호 채널, 양방향 RS485 데이터
하나의 광섬유로 경로. 일치 송신기 및 수신기 쌍은 유지하도록 설계되었습니다
압축되지 않은 방송 수준의 전송 기술을 사용하여 원시 1080p 비디오 품질을 보장합니다.
가장 까다로운 생산 환경에서는 생산 손실이 없습니다.
고도화된 광섬유 멀티플렉스 기술을 활용하여 이 변환기는 인프라를 크게 단순화합니다.
케이블의 복잡성을 줄이는 동시에 각 비디오 채널에
통합 RS485 인터페이스는 카메라, 로봇,
시스템 및 다른 스튜디오 장비, 멀티 채널 통기 시스템은 명확한 시각 통신을 보장합니다.
이 포괄적 인 신호 통합은 시스템을
라이브 방송, 스포츠 제작 및 스튜디오 애플리케이션에 적합합니다. 공간, 신뢰성 및 신호 명확성
가장 중요한 것입니다.
방송 산업을 위해 특별히 설계 된 이 견고한 변환기는 외부 방송에서 널리 사용됩니다.
(OB) 차량, 생산 제어실, 스튜디오와 송신기 연결.
하나의 섬유를 통해 중요한 제어 및 통신 신호와 함께 공급
현대적이고 효율적인 방송 시설. 전자기 간섭과 신호에 대한 면역을 제공함으로써
이 솔루션은 방송사에게 신뢰성 있고 미래 유지를 위한 방법을 제공합니다.
영상 품질과 운영 통제의 최고 수준을 유지하면서 생산 역량.
주요 특징 총알
다채널 HD 비디오 전송
하나의 광섬유로 3G/HD-SDI 비디오의 4개의 독립된 채널을 전송합니다.
지능형 신호 무결성 보장
자동 케이블 평형은 연결된 모든 링크에서 최적의 신호 품질을 유지합니다.
정밀 다속 신호 복원
270 Mbps에서 3 Gbps까지의 데이터 속도를 자동으로 재클럭하면 안정적인 신호 재생이 보장됩니다.
전문 생산 통합
3G/HD-SDI 카메라와 직접 호환되며 모니터링을 위한 4채널 루프 투어 출력을 포함한다.
유연한 전송 거리
최대 20km까지 전송을 지원하며 다양한 응용 요구에 맞게 선택적 거리를 사용할 수 있습니다.
다채널 계산 시스템
4채널 통산 신호가 통합되어 생생한 제작 환경에서 명확한 시각 통신이 가능합니다.
방송 수준의 비디오 품질
완전한 디지털 압축 방지 기술은 스튜디오 수준의 손실 없는 비디오 전송을 제공합니다.
포괄적 인 제어 및 통신
1채널 역방향 RS485을 지원하며 4채널 통산 기능과 함께 장치 제어도 가능하다.
안정적 인 환경 성능
-10°C~+55°C의 작업 온도 범위 내에서 안정적으로 작동한다.
기술 사양 및 지표
|
SDI 입력 |
SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI 및 통신/데이터컴 |
|
270Mbit/s - 1.48Gbit/s ∙ 3Gbit/s |
|
|
입력 번호: 4 |
|
|
반사 손실: >15DB |
|
|
평형: 0-150m @3Gb/s |
|
|
커넥터:BNC |
|
|
광학 |
채널: 1 |
|
타입: 단일 모드 |
|
|
전송 거리: 20km (다른 거리 선택 사항) |
|
|
반사 손실: > 15dB |
|
|
디더링: < 0.2UI |
|
|
커넥터:FC/UPC (SC)LC, ST 선택 사항) |
|
|
SDI 출력 |
출력 번호:4 |
|
신호 수준: 800mV |
|
|
상승/하락 시간: 200ps 표시 |
|
|
초과: < 10% 진폭 |
|
|
반사 손실: >15dB |
|
|
디더링: < 0.2UI |
|
|
커넥터: 75Ω BNC |
|
|
데이터 |
1ChRS-485 (완전/반 듀플렉스) 및 NRZ, RZI 및 맨체스터를 지원 |
|
RS485에 최대 57600bps |
|
|
커넥터: 산업용 표준 나사 터미널 |
|
|
4Ch 통산: A, B, C, D |
|
|
전력 및 환경 표시 |
작동 온도: -10°C+55°C |
|
전력 입력: 1A@12VDC |
|
|
EMI/RFI: FCC 15부 A급, EU EMC 표준을 충족합니다. |
|
|
평균 문제 없는 시간: >100000시간 |
|
|
SDI 비디오 형식 지원 |
625/25PAL; 525/29.97NTSC; 525/23.98NTSC; 720p50; 720p59.94; 1080P23.98/24/30/50/60; 1080i 23/24/30/50/59.94; |
주문 정보
|
LNK-HDSDI-4V1D4T |
4- HD-SDI 비디오 루프 출력 +1Ch 뒤로RS485 + 4Ch통계, SM 20km,FC, 1개의 송신기와 1개의 수신기를 포함하여, 쌍으로 사용된다. |
|
LNK-3GSDI-4V1D4T |
4- 3G-SDI 비디오 루프 출력+ 뒤로RS485 + 4Ch통계, SM 20km,FC, 1개의 송신기와 1개의 수신기를 포함하여, 쌍으로 사용된다. |
적용 시나리오
멀티 카메라 라이브 스튜디오 방송 제작 시스템
외부 방송 밴 및 모바일 생산 단위 설정
스포츠 이벤트 멀티 피드 비디오 전송 및 제어
전문 텔레비전 스튜디오 카메라 및 계산 네트워크
통합 카메라 제어 시스템으로 원격 생산
