제품 세부 정보
원래 장소: 중국
브랜드 이름: E-link
인증: ISO9001, CE, FCC Part 15 Class A, RoHS
모델 번호: LNK-AIMC103GMP90-SFP
지불 및 배송 조건
최소 주문 수량: 1개
가격: $62-77
포장 세부 사항: 패키지
배달 시간: 영업일 기준 10-15일
지불 조건: L/C, T/T, 웨스턴 유니온
공급 능력: 10000 PC/월
PoE 예산: |
최대 90와트 PoE 예산(9-54VDC) |
입력 전원: |
9~54V DC, 4핀 터미널 블록 |
크기(W x D x H): |
98x67x46mm |
무게: |
300g |
포장: |
알루미늄 케이스 |
장착 옵션: |
Din-Rail |
PoE 다시 시작: |
지원하다 |
예약된 재설정: |
지원하다 |
포트 PoE 예약 재시작: |
지원하다 |
기준: |
IEEE 802.3af/at/bt PoE++ PSE(af: 15.4W, at: 30W, bt type3: 60W, bt type4: 95W) |
PoE 예산: |
최대 90와트 PoE 예산(9-54VDC) |
입력 전원: |
9~54V DC, 4핀 터미널 블록 |
크기(W x D x H): |
98x67x46mm |
무게: |
300g |
포장: |
알루미늄 케이스 |
장착 옵션: |
Din-Rail |
PoE 다시 시작: |
지원하다 |
예약된 재설정: |
지원하다 |
포트 PoE 예약 재시작: |
지원하다 |
기준: |
IEEE 802.3af/at/bt PoE++ PSE(af: 15.4W, at: 30W, bt type3: 60W, bt type4: 95W) |

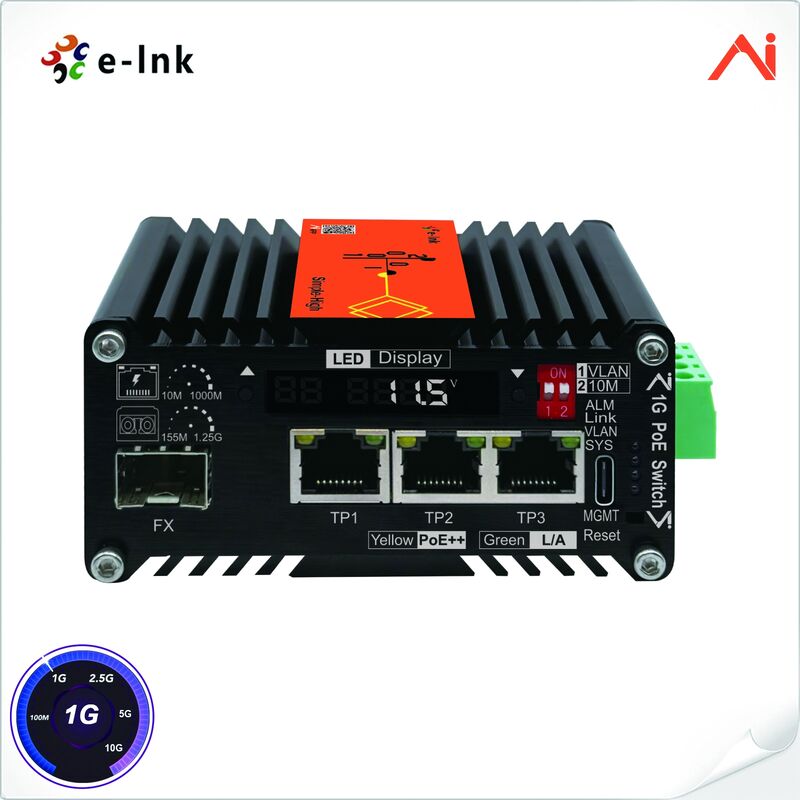

미니 산업용 AI 스마트 관리 PoE++ 이더넷 스위치 개요
LNK-AIMC103GMP90은 E-link에서 독립적으로 개발한 컴팩트 AI 스마트 관리 산업용 PoE++ 스위치입니다. 각 장치에는 3개의 10/100/1000Base-T RJ45 PoE++ 포트와 1개의 100/1000BASE-X SFP 광섬유 포트가 장착되어 있으며, 태양광 전원 공급 장치에 최적화된 내장 전압 부스트 회로가 통합되어 있습니다.전압데이터 커버:전압,
전류
,온도1 메가비트이더넷 포트 상태, SFP 포트 작동 상태, PoE 상태, 광 출력, 파장, 전송 거리, 링크 속도 및 모듈 온도와 같은 상세 SFP DDM 매개변수.1 메가비트 장치 기능: 광섬유 포트 경보, 예약된 시스템 재설정, PoE 예약 재시작, VLAN 격리, 10M 250m 전송 지원. 이중화 모드는 자동 복구 기능을 지원합니다. 패킷의 대상 포트가 링크 다운되면 백업 쌍의 다른 포트로 패킷을 전달합니다.1 메가비트 이중화 전원 공급 장치가 장착되어 이더넷을 24x7 안정적으로 작동시킵니다.
응용 시나리오:
지능형 제조 및 자동화: 데이터 전송 및 다중 장치 상호 연결
전력 및 신에너지: 감시 통신 및 클러스터 네트워킹.철도 운송 및 터널 공학: 실시간 비디오 모니터링 및 신호 전송.석유, 가스 및 광산 현장: 안정적인 통신스마트 시티 및 신규 인프라 구축
또한 이 제품은 자율 주행, 휴머노이드 로봇, AI 컴퓨팅, 야금, 화학 공학, 야외 연구 기지국 및 현장 날씨 모니터링과 같은 분야에서도 사용할 수 있습니다.
미니 산업용 AI 스마트 관리 PoE++ 이더넷 스위치 기능
► E-link에서 자체 개발한 지능형 관리 시스템으로 Android 모바일 앱 및 PC 웹 UI 지원
► 원클릭 LED 화면 디스플레이 실시간 데이터 대시보드: 시스템 전류, 전압, 내부 온도, SFP 송수신 광 출력, 이더넷 및 광섬유 포트 링크 속도 등
► 풍부한 앱 및 웹 관리 기능: 전체 장치 상태에 대한 직관적인 그래픽 대시보드; 완전한 SFP 정보 및 DDM 진단 데이터; 사용자 정의 가능한 광 출력 경보 임계값; 사용자 정의 예약 포트/장치 재부팅
► 내장된 전압 부스트 회로가 있는 넓은 9~54VDC 전원 입력, • 12V 입력 → 60W PoE 출력 • 24V 입력 → 120W PoE 출력 • 48V 입력 → 240W PoE 출력
► IEEE 802.3af/at/bt PoE++ PSE 표준 준수, Starlink Gen 2 / Gen 3 호환성을 위한 사용자 정의 가능한 버전
► 1 X 100/1000BASE-X SFP 광섬유 업링크 포트► 원클릭 VLAN 격리 및 10M 250m 전송
► 모든 포트에 6KV 낙뢰 서지 보호
링크 상태미니 산업용 AI 스마트 관리 PoE++ 이더넷 스위치 기술 인덱스
링크 상태 액세스 모드1x 100/1000BASE-X SFP 대 3x 10/100/1000BASE-T RJ45 PSE IEEE802.3af/at/bt
링크 상태표준 준수 IEEE 802.3 이더넷, IEEE 802.3u 고속 이더넷, IEEE 802.3ab 기가비트 이더넷, IEEE 802.3x 전이중 흐름 제어, IEEE 802.3az 에너지 효율 이더넷(EEE)
링크 상태저장 및 전달전달 필터 속도14,880pps (10Mbps), 148,800pps (100Mbps), 1,488,000pps (1000Mbps)패킷 버퍼 메모리1 메가비트
최대 패킷 길이
9K 바이트10Gbps/비차단
PC (MacOS, Windows 지원)Windows 브라우저: Microsoft Edge 89+ (출시일: 2021-03-04 이후 버전), Google Chrome 89+ (출시일: 2021-03-02 이후 버전), Opera 75+ (출시일: 2021-03-24 이후 버전)
링크 상태모바일 폰 앱(Android) 모든 Android 모바일 폰 및 Android 태블릿 지원모바일 아이폰 앱(iOS) 아이폰 또는 아이패드 미지원AI 스마트 관리 기능
온도입력(V) 전류
링크 상태속도VLAN
링크 상태PSE 전력 소비전원 핀 할당SFP 포트 상태
링크 상태PN/SN
TX 전력
|
DIP1 |
VLANDIP210M광섬유 포트 경보 |
|
|
예약된 재설정 |
||
|
지원 |
PoE 전원 예약 |
|
|
지원 |
||
|
인터페이스 포트 |
||
|
이더넷 포트 |
||
|
3-포트 10/100/1000BASE-T 이더넷 RJ45 인터페이스 자동 협상, 자동 MDI/MDI-X |
||
|
3-포트 10/100/1000BASE-T 지원 IEEE802.3af/at/bt |
케이블: Cat 5e 이상; 거리: 1000M 데이터 속도에서 ≤100미터, 10M 데이터 속도에서 ≤250미터 |
|
|
SFP 포트 |
1-포트 100/1000BASE-X SFP (100BASE-X 및 1000BASE-X 및 트랜시버와 하위 호환) (자동 감지) |
|
|
케이블: 멀티모드: 50/125um 또는 62.5/125um 광섬유 케이블, 거리: 550m/2km; 단일 모드: 9/125um 광섬유 케이블, 거리: 20/40/80/100/120/160/200km |
||
|
PoE (이더넷 전원 공급) |
||
|
표준 |
IEEE 802.3af/at/bt PoE++ PSE (af: 15.4W, at: 30W, bt type3: 60W, bt type4: 95W) |
|
|
PoE 전력 출력 |
최대 90와트. |
|
|
전원 핀 할당 |
엔드스팬 + 미드스팬: 1/2(+), 3/6(-); 4/5(+),7/8(-) |
|
|
PoE 예산 |
||
|
최대 90와트 PoE 예산 (9-54VDC) |
전압 부스터 DC 9-12V 입력 PoE 48V 출력, 최대 60W DC 19-24V 입력 PoE 48V 출력, 최대 120W |
|
|
모드 A 및 모드 B와 호환됩니다. |
전압 부스터 DC 9-12V 입력 PoE 48V 출력, 최대 60W DC 19-24V 입력 PoE 48V 출력, 최대 120W |
|
|
DC 24-36V 입력 PoE 48V 출력, 최대 120W DC 48-54V 입력 PoE 48V 출력, 최대 240W전기 및 기계 |
||
|
입력 전력 |
9~54V DC, 4핀 터미널 블록 |
|
|
전력 소비 |
최대 5W (PoE 미사용 시) |
|
|
치수 (가로 x 세로 x 높이) |
||
|
98 x 67 x 46 mm |
무게 |
|
|
300g |
||
|
케이스 |
||
|
알루미늄 케이스 |
녹색 점등 꺼짐: VLAN 꺼짐 |
|
|
DIN 레일 |
||
|
|
||
|
SYS |
||
|
녹색 LED 깜박임: 정상 작동 중 |
||
|
1/2(+),3/6(-); 4/5(+),7/8(-) |
||
|
녹색 점등: VLAN 켜짐 |
녹색 점등 꺼짐: VLAN 꺼짐 |
|
|||
|
링크 |
|||||
|
녹색 LED 점등: SFP 포트 링크 설정됨 |
|||||
|
녹색 LED 깜박임: 데이터 전송 중 |
|||||
|
녹색 LED 꺼짐: SFP 포트 링크 없음 |
|||||
|
ALM |
빨간색 LED 점등: 수신 광 출력 임계값 이하 |
|
|
||
|
TP 1-3 L/A |
녹색 LED 점등: 이더넷 포트 링크 |
||||
|
녹색 LED 느린 깜박임: 이더넷 포트 링크 속도 10M/100M/1000M |
환경 |
|
|||
|
TP 1-3 PoE |
환경 |
|
|||
|
노란색 LED 꺼짐: 연결되지 않은 PD |
환경 |
|
|||
|
작동 온도규제 승인보관 온도 |
|||||
|
-40°C ~ 85°C (-40°F ~ 185°F) |
5% ~ 95% 비응축 |
||||
|
규제 승인ISO9001, CE, FCC 파트 15 클래스 A, RoHS |
|||||
|
EMI: EN55022:2010+AC: 2011, 클래스 A, EN 61000-3-2: 2006+A1: 2009+A2: 2009, EN 61000-3-3: 2013, EN55024: 2010 EMS: IEC 61000-4-2 (ESD), IEC 61000-4-3 (RS), IEC 61000-4-4 (EFT), IEC 61000-4-5 (서지), IEC 61000-4-6 (CS), IEC 61000-4-8 (PFMF) 미니 산업용 AI 스마트 관리 PoE++ 이더넷 스위치 응용 |
|||||
|
PoE 표준 매개변수 |
PoE 표준입력(V) 전류(A) |
||||
|
출력(V) 전력(W) PoE 핀 |
|||||
|
모드 |
|||||
|
IEEE802.3af/at/bt |
af/at/bt9-12 |
||||
|
5 |
60 |
||||
|
1/2(+),3/6(-); 4/5(+),7/8(-) |
모드 A&B af/at/bt19-245 |
||||
|
48V |
120모드 A&B |
||||
|
af/at/bt |
48-545 48V |
||||
|
240 |
1/2(+),3/6(-); 4/5(+),7/8(-)모드 A&B |
||||
|
Starlink PoE |
Gen2 |
모델설명56 |
150 |
모델설명1/2(+),3/6(-); 4/5(+),7/8(-) |
|
|
3.57 |
모델설명1/2(+),3/6(-); 4/5(+),7/8(-) |
미니 산업용 AI 스마트 관리 PoE++ 이더넷 스위치 주문 정보 |
모델설명LNK-AIMC103GMP90-SFP |
||
|
산업용 AI 스마트 관리 1포트 100/1000 Base-X SFP 대 3포트 10/100/1000BASE-T IEEE802.3bt 90W PoE+ 스위치, 9V~54V DC 전원 입력, 전압 부스터 포함. |
|||||
|
SFP 옵션 |
► SFP 옵션. SFP는 SFP 옵션 페이지에서 선택하십시오.► SFP 모듈은 별도로 구매해야 합니다. |
||||
|
장착 옵션 |
► 기본 DIN 레일 브래킷 포함. |
||||
|
전원 옵션 |
► 240W/5A 48VDC 전원 공급 장치. 터미널 블록용 오픈 와이어 |
||||
|
► 전원 공급 장치는 별도로 구매해야 합니다. |
|
||||
|
|
|
||||
|
|
|
||||
|
|
|||||
|
|
|
||||
|
|
|
||||
|
|
|||||
|
|
|
||||
|
|
|||||
|
|
|||||
|
|
|
||||
|
|
|||||
|
|
|
||||
|
|
|||||
|
|
|||||
|
|
|
||||
|
|
|||||
|
|
|||||
|
|
|
||||
|
|
|
||||
|
|
|
||||
|
|
|
||||
|
|
|||||
|
|
|||||
|
|
|||||
|
|
|||||
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
