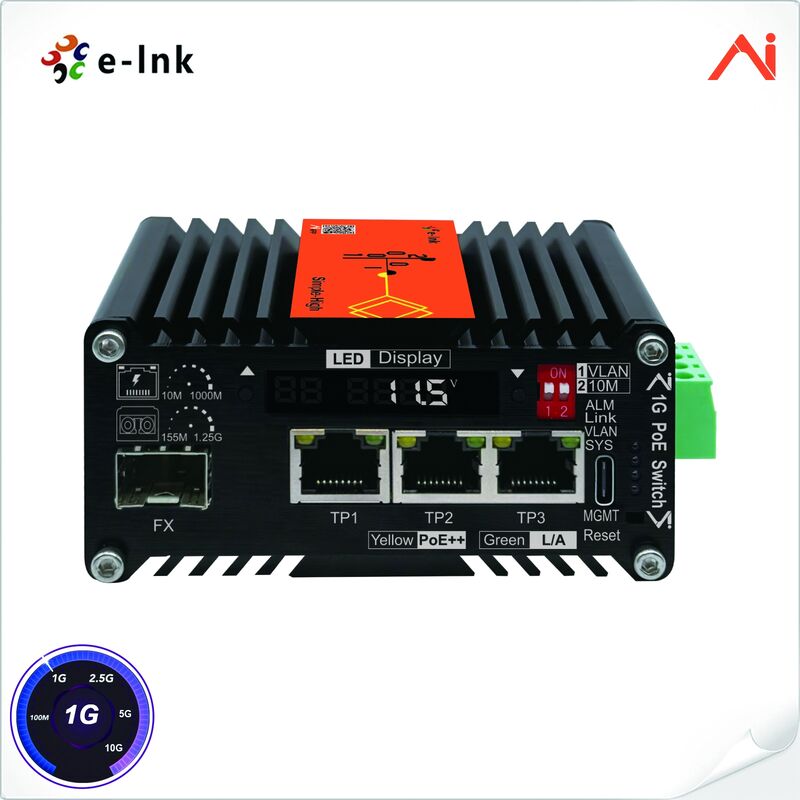

3-포트 10/100/1000BASE-T IEEE802.3bt PoE++ 60W에서 1-포트 100/1000BASE-X 미니 산업용 AI 스마트 관리 된 PoE ++ 전압 부스터와 함께 이더넷 스위치

산업용 인공지능 스마트 관리 PoE++ 태양 전지 시스템 용 전압 증폭 장치가 있는 스위치

액세스 모드

1x100/1000BASE-X SFP에서3x10/100/1000BASE-T RJ45 PSEIEEE802.3af/at/bt

이더넷

표준

표준 준수 IEEE 802.3 이더넷

IEEE 802.3u 패스트 이더넷

IEEE 802.3ab 기가비트 이더넷

IEEE 802.3x 풀 듀플렉스 흐름 제어

IEEE 802.3az 에너지 효율 이더넷 (EEE)

프로세싱 타입

저장 및 전달

전향 필터 속도

14,880pps (10Mbps)

148800pps (100Mbps)

1,488,000pps (1000Mbps)

패킷 버퍼 메모리

1 Mbit

최대 패킷 길이가

9K 바이트

전환 용량

10Gbps/불 차단

PC (MacOS, Windows 지원)

MacOS 브라우저:

마이크로소프트 엣지 89+ (발매 날짜: 2021-03-04 또는 최신 버전)

구글 크롬 89+ (발매 날짜: 2021-03-02 또는 최신 버전)

오페라 75+ (발매 날짜: 2021-03-24 또는 최신 버전)

윈도우 브라우저:

마이크로소프트 엣지 89+ (발매 날짜: 2021-03-04 또는 최신 버전)

구글 크롬 89+ (발매 날짜: 2021-03-02 또는 최신 버전)

오페라 75+ (발매 날짜: 2021-03-24 또는 최신 버전)

모바일 앱 안드로이드 지원iOS를 지원하지 않습니다)

휴대전화 앱 (안드로이드)

모든 안드로이드 휴대 전화와 안드로이드 태블릿을 지원합니다

모바일 아이폰 앱 (iOS)

아이폰이나 아이패드 지원되지 않습니다

인공지능으로 관리되는 기능

서비스 이사회 지위

온도

전압

전류

RJ45 포트 상태

링크 상태

비율

VLAN

PSE 공급 전압

PSE 전력 소비

파워 핀 할당

SFP 포트 상태

링크 상태

PN/SN

TX 파워

RX 전력

모든 DDM 정보

DIP 스위치

DIP1

VLAN

DIP2

10M

섬유 포트 경보

지원

계획된 재설정

지원

PoE 전력 계획

지원

인터페이스P오트

이더넷 포트

3- 포트 10/100/1000BASE-T 이더넷 RJ45 인터페이스 자동 협상, 자동 MDI/MDI-X

3-Port 10/100/1000BASE-T 지원 IEEE802.3af/at/bt

케이블: 카테고리 5e 이상

거리: 1000M 데이터 속도에서 ≤100m10M 데이터 속도에서 ≤250m

SFP 포트

1항100/1000BASE-X SFP (100BASE-X 및 1000BASE-X 및 트랜시버와 역동 호환) (자동 감지)

케이블:

멀티모드: 50/125um 또는 62.5/125um 광섬유 케이블, 거리: 550m/2km

싱글 모드: 9/125um 광섬유 케이블, 거리: 20/40/80/100/120/160/200km

PoE (Power over Ethernet)

표준

IEEE 802.3af/at/bt PoE++ PSE (af: 15.4W, at: 30W, bt 타입3: 60W, bt 타입4: 95W))

PoE 전력 출력

90 왓트 최대

파워 핀 할당

끝 팽창 + 중간 팽창: 1/2 ((+), 3/6 ((-);4/5(+),7/8(-)

PoE 예산

최대 6개0-와트 PoE 예산 (9-54VDC)

PoE 전원 공급의 종류

IEEE 802.3af/at/bt (실동적인 PoE가 필요한 경우 고객 서비스와 연락하십시오.)

PoE 모드

호환성모드 A와 모드 B

전압 증폭기

DC 9-12V 입력

PoE 48V 출력      최대 60W

DC 19-24V 입력

PoE 48V 출력      최대 120W

DC 24-36V 입력

PoE 48V 출력      최대 120W

DC 48-54V 입력

PoE 48V 출력      최대 180W

전기 및 기계

입력 전력

9~54V DC, 4핀 단말기 블록

전력 소비

최대 5W (POE가 사용되지 않을 때)

크기 (W x D x H)

98 x 67 x 46mm

무게

300g

껍질

알루미늄 케이스

장착 옵션

DIN-Rail

LED 표시기

SYS

녹색 LED 깜박이는: 정상 작동

VLAN

녹색 덩어리:VLAN 시작

녹색 고체꺼져:VLAN 켜

링크

녹색 LED Solid ON: SFP 포트 연결 설정

녹색 LED 깜박이는: 데이터 전송

녹색 LED 꺼: SFP 포트 연결이 없습니다.

ALM

적색 LED Solid On: 임계 이하의 수신 광 전력

적색 LED 꺼: 수신된 광전력 정상

TP1-3 L/A

녹색 LED Solid ON: 이더넷 포트 연결

녹색 LED 느린 깜박임: 이더넷 포트 연결 속도는 10M/100M/1000M

녹색 LED 꺼: 이더넷 포트 연결이 없습니다.

TP1-3 PoE

노란 LED Solid ON: 연결된 PD

노란색 LED 꺼: PD가 연결되지 않습니다.

환경

작동 온도

-40°C ~ 75°C (-40°F ~ 167°F)

저장 온도

-40°C ~ 85°C (-40°F ~ 185°F)

상대 습도

5%~95% 비연결성

MTBF

> 200만 시간

규제 승인

ISO9001, CE, FCC 15부 A급, RoHS

EMI:

EN55022:2010+AC: 2011, A급

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3: 2013

EN55024: 2010

EMS:

IEC 61000-4-2:2008 (ESD)

IEC 61000-4-3: 2010 (RS)

IEC 61000-4-4: 2012 (EFT)

IEC 61000-4-5: 2014 (올림)

IEC 61000-4-6: 2013 (CS)

IEC 61000-4-8:2009 (PFMF)

PoE 표준 매개 변수

PoE 표준

입력 (V)

전류 (A)

출력 (V)

전력 ((W)

PoE 핀

모드

IEEE802.3af/at/bt

af/at/bt

9-12

5

48V

60

1/2 ((+),3/6 ((-); 4/5 ((+),7/8 ((-)

모드A&B

af/at/bt

19~24

5

48V

120

1/2 ((+),3/6 ((-); 4/5 ((+),7/8 ((-)

모드A&B

af/at/bt

48-54

5

48V

180

1/2 ((+),3/6 ((-); 4/5 ((+),7/8 ((-)

모드A&B

스타링크 PoE

2세대

48-56

2.67

56

150

1/2 ((+),3/6 ((-); 4/5 ((+),7/8 ((-)

3세대

48-56

3.57

56

200

1/2 ((+),3/6 ((-); 4/5 ((+),7/8 ((-)
