제품 세부 정보
원래 장소: 중국
브랜드 이름: E-link
인증: ROHS,FCC,CE
모델 번호: LNK-IRS93-SC20
지불 및 배송 조건
최소 주문 수량: 1 PC
가격: negotiable
포장 세부 사항: 섬유 미디어 컨버터 기준 수출 패키지
배달 시간: 5-12 일로 일합니다
지불 조건: 전신환, 웨스턴 유니온, 머니그램, 페이팔
공급 능력: 1000 PC/월
예어: |
산업용 직렬 파이버 컨버터 |
파이버 포트: |
SC 커넥터 |
전송 거리: |
20KM |
서지 보호: |
1500W/초 |
작동 온도: |
-25°C ~ +75°C |
포장: |
IP40 알루미늄 케이스 |
예어: |
산업용 직렬 파이버 컨버터 |
파이버 포트: |
SC 커넥터 |
전송 거리: |
20KM |
서지 보호: |
1500W/초 |
작동 온도: |
-25°C ~ +75°C |
포장: |
IP40 알루미늄 케이스 |

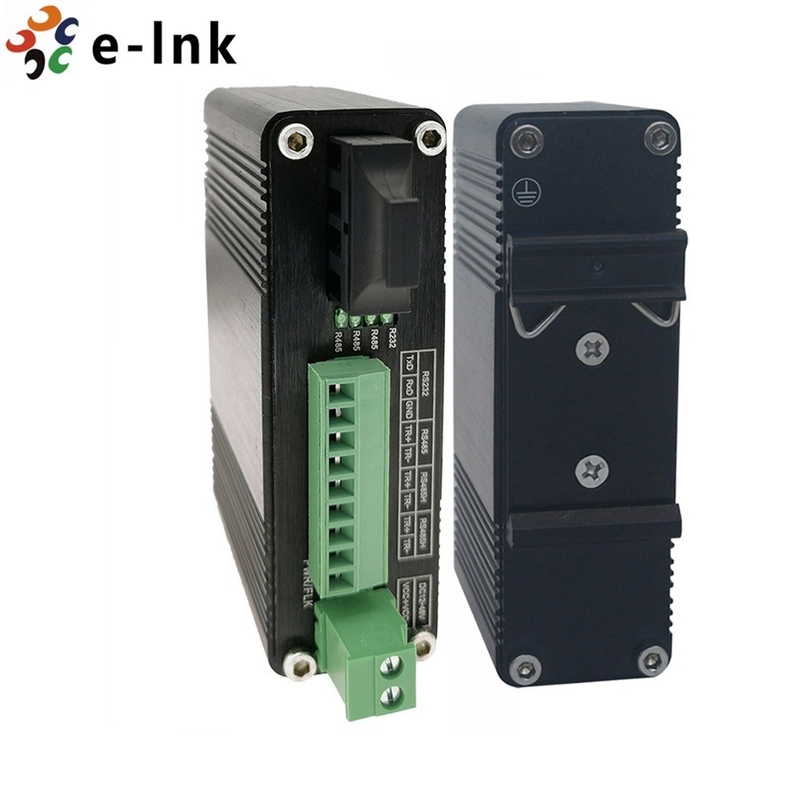

산업용 직렬 RS232 RS485 RS422 광섬유 SC 미디어 컨버터 모뎀 단일 모드 20KM
광섬유 모뎀패키지 내용
► LNK-IRS93 시리즈 광섬유 모뎀 x 1
► 빠른 시작 가이드 x 1
► L자형 벽 장착 브래킷 x 1
산업용 미디어 컨버터설치
SC/ST 광섬유 포트 연결(SC 기본값, ST 옵션)
SC/ST 포트와 케이블의 개념은 간단합니다.장치 I과 II를 연결한다고 가정합니다.전기 신호와 달리 광 신호는 데이터를 전송하기 위해 회로가 필요하지 않습니다.결과적으로 광선 중 하나는 장치 I에서 장치 II로 데이터를 전송하는 데 사용되고 다른 광선은 전이중 전송을 위해 장치 II에서 장치 I로 데이터를 전송하는 데 사용됩니다.
장치 I의 Tx(전송) 포트를 장치 II의 Rx(수신) 포트에 연결하고 장치 I의 Rx(수신) 포트를 장치 II의 Tx(전송) 포트에 연결하기만 하면 됩니다.자체 케이블을 만드는 경우 동일한 문자(아래에 표시된 대로 A-to-A 및 B-to-B 또는 A1-to-A2 및 B1-to-B2)로 동일한 라인의 양면에 레이블을 지정하는 것이 좋습니다. ).
주목:
1. 이것은 클래스 1 레이저/LED 제품입니다.눈에 심각한 손상을 주지 않으려면 레이저 빔을 직접 응시하지 마십시오.
2. 위의 텍스트는 이중 파이버 포트 연결에만 해당됩니다.단일 파이버 포트 연결의 경우 연결을 위해 1개의 파이버 케이블만 사용하면 Tx 또는 Rx 측에 알릴 필요가 없습니다.
RS232 RS422 RS485 직렬 미디어 컨버터설정
a) 직렬 케이블을 사용하여 미디어 컨버터의 RS232/422/485 포트를 직렬 장치에 연결합니다.
b) 다른 쪽 끝에 있는 장치(미디어 컨버터)의 광섬유 케이블을 SC/ST 커넥터에 연결합니다.
c) 장치의 전원이 켜지면 PWR 표시등이 모두 켜집니다.표시등이 켜지지 않으면 전원 공급 장치 연결을 확인하십시오.
d) 모든 케이블이 올바르게 연결되면 포트 상태 LED에 따라 표시등이 켜집니다.
RS485 데이터-광섬유 변환기 주문 정보
|
모델 |
설명 |
|
LNK-IRS93-SC20 |
산업용 직렬 RS232/RS485/RS422, SC SM 1310nm, 20m |
|
장착 옵션 |
► 기본 DIN-Rail Bracket 설치, Wall Mount Bracket 포함. |
|
전원 옵션 |
► 전원 공급 장치는 별도로 구매해야 합니다. |
