제품 세부 정보
원래 장소: 중국
브랜드 이름: E-link
인증: ISO9001
모델 번호: LNK-PDH-E4G4-2SFP
지불 및 배송 조건
최소 주문 수량: 1 유닛
가격: negotiable
포장 세부 사항: 섬유 미디어 컨버터 표준 패키지
배달 시간: 5-10 근무일
지불 조건: 전신환, 웨스턴 유니온, 머니그램, 페이팔
공급 능력: 10000 PC / 달
조각 중량: |
3 킬로그램 |
차원 (L×W×H): |
19 인치 1U 485X138X44mm(WXDXH) |
전원 공급기: |
AC180V ~ 260V ;DC -48V ;DC +24V |
작동 온도: |
-10' Ｃ ~ 50' Ｃ |
조각 중량: |
3 킬로그램 |
차원 (L×W×H): |
19 인치 1U 485X138X44mm(WXDXH) |
전원 공급기: |
AC180V ~ 260V ;DC -48V ;DC +24V |
작동 온도: |
-10' Ｃ ~ 50' Ｃ |
광섬유 교수 다중 모드 섬유 에 물결 길이 820nm HDMI

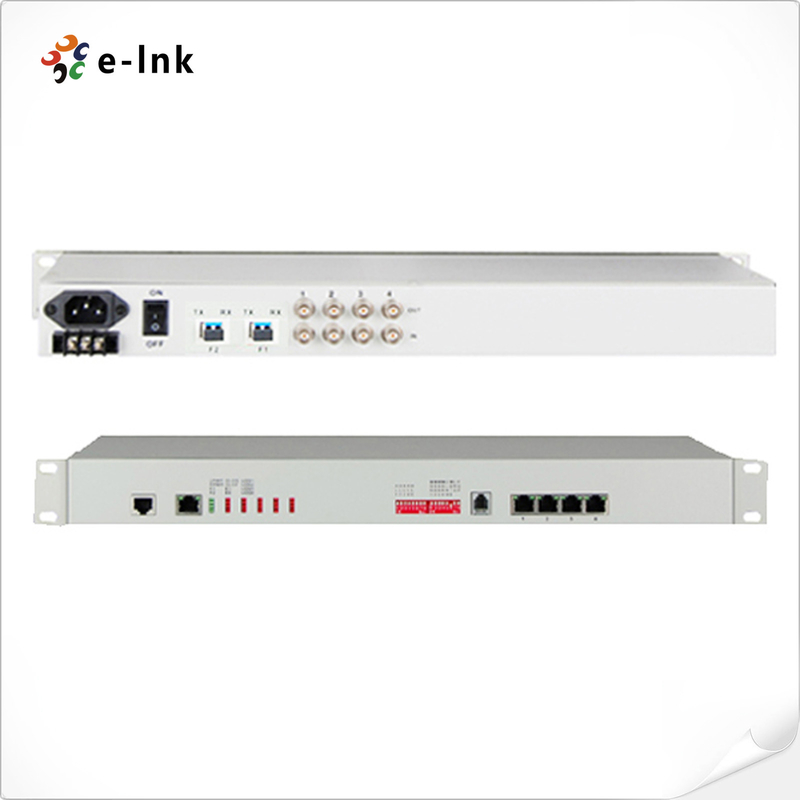

4E1 + 4GE 1+1 섬유 PDH 멀티플렉서
HDMI 섬유 교수 장점
본인 -저작권 IC을 기반으로 하는 ·
· 모듈 광 다이나믹 광검출기
· 장치는 석사 광섬유 인터페이스와 예방 광섬유 인터페이스를 제공합니다, 작업이 결코 깨지지 않을 것이라는 것을 듀얼 광 포트 백업 기능이 보증합니다
· 이더넷 인터페이스 금리는 10M/100/1000M, 절반 / 전 이중 자동차 협상입니다
· 4Channel 이더넷 인터페이스는 스위치 인터페이스, 지원 VLAN이고 4 채널 논리 분리에 질 수 있습니다
· E1 인터페이스는 G.703에 따르고 디지털-클록 리커버리와 매끄러운 페이즈 락 기술을 채택합니다
(선택적인) · 1Channel PCM 디지털 비즈니스 전화
·는 광학적일 때 신호를 놓치세요, 원격 장치가 전원차단인 것이 탐색할 수 있거나 섬유가 끊어지고, LED에 의해 알람을 보여줍니다
· 로컬 장치는 원격 장치 근무 조건을 볼 수 있습니다
·는 2개의 확장 인터페이스를 제공합니다, 당신이 RS232/RS485/RS422/Manchester 코드와 같은 1~2Channel 비동기 데이터를 확장할 수 있습니다 ;
· 1~2Channel voice,1~4Channel 스위치 또는 두 / 4대 라인 오디오와 기타
·는 사령부에게 원격 인터페이스 역순환을 제공하고 회선 유지보전을 완화시킵니다
· 전송거리는 끊임없이 2-120Km에 달려있습니다
· AC 220V, DC-48V, DC24V는 선택적일 수 있습니다
폴라리티-프리 · DC-48V/DC24V 전원 공급기 극성 검출 기능
기술적 지표
| 매개 변수 | 상술 |
| 섬유 | |
| 멀티 모드 파이버 | |
| 섬유형 | 50/125 um, 62.5/125 um |
| 최대 전송거리 | 62.5 / 125 um 단일모드 섬유, 희석 (3dbm/km)Wave 길이에 있는 5Km : 820nm |
| 전송하는 전력 | -12dBm (민) ~-9dBm (맥스) |
| 수신기 감도 | -28dBm (민) |
| 링크 비용 | 16dBm |
| 단일 모드 빛 섬유 | |
| 섬유형 | 8/125 um, 9/125 um |
| 최대 전송거리 | 40Km |
| 전송거리 | 9 / 125 um 단일모드 섬유, 희석 (0.35dbm/km)에 있는 40Km |
| 파장 | 1310nm |
| 전송하는 전력 | -9dBm (민) ~-8dBm (맥스) |
| 수신기 감도 | -27dBm (민) |
| 링크 비용 | 18dBm |
| E1 인터페이스 | |
| 인터페이스 표준 | 프로토콜 G.703에 따르세요 |
| 인터페이스 속도 | n*64Kbps±50ppm |
| 인터페이스 코드 | HDB3 |
| E1 임피던스 : | 75Ω (착란), 120Ω (균형) |
| 지터 허용치 | 프로토콜 G.742와 G.823과 일치하여 |
| 허락된 희석 | 0~6dBm |
| 이더넷 인터페이스 (10/100M) | |
| 인터페이스 속도 | 10/100/1000Mbps, 절반 / 전 이중 자동 협상 |
| 인터페이스 표준 | IEEE 802.3, IEEE 802.1Q (VLAN)로 적합합니다 |
| 인터넷 어드레스 역량 | 4096 |
| 연결기 | RJ45, 지원 오토-MDIX |
| 힘 | |
| 전원 공급기 | AC180V ~ 260V ;DC -48V ;DC +24V |
| 소비 전력 | ≤10W |
| 차원 | |
| 제품 치수 | 19 인치 1U 485X138X44mm(WXDXH) |
| 단순한 패키징 | 522X198X82mm(WXDXH) |
| 조각 중량 | 3KG |
| 작업 환경 | |
| 작동 온도 | -10' Ｃ ~ 50' Ｃ |
| 일하는 습도 | 5%~95 % (비결노 상태) |
| 저장 온도 | -40' Ｃ ~ 80' Ｃ |
| 저장 습도 | 5%~95 % (비결노 상태) |
개관
이 장치는 1-4Channel E1 인터페이스, 마스터 광섬유 인터페이스와 예방 광섬유 인터페이스, 1-4Channel 10M/100/1000M 이더넷 인터페이스 (라인율 1000M)와 2개의 확장 인터페이스를 제공합니다. 4Channel 이더넷 인터페이스는 스위치 인터페이스이고 VLAN을 지원할 수 있습니다. 2개의 확장 인터페이스는 RS232/RS485/RS422 비동기 데이터, 음성 신호, 2/4 라인 E&M 오디오 신호, 스위치 신호, 이더넷 신호 (대역폭 2M)의 전송 채널로서 사용될 수 있습니다. 그것은 매우 탄력적입니다. 그것은 알람 기능을 가지고 있습니다. 작품은 믿을 만한, 안정적이고, 저 전력 소모, 고집적화, 작은 사이즈입니다.
