제품 세부 정보
원래 장소: 중국
브랜드 이름: E-link
인증: ISO9001
모델 번호: LNK-PDH-E8-4G-2SFP
지불 및 배송 조건
최소 주문 수량: 1 유닛
가격: 협상 가능
포장 세부 사항: 섬유 미디어 컨버터 표준 패키지
배달 시간: 5-10 근무일
지불 조건: 전신환, 웨스턴 유니온, 머니그램, 페이팔
공급 능력: 10000 PC / 달
조각 중량: |
3KG |
차원 (L×W×H): |
19 인치 1U 485X138X44mm(WXDXH) |
전원 공급기: |
AC180V ~ 260V ;DC -48V ;DC +24V |
작동 온도: |
0C~40C |
케이블 유형: |
단일 모드 빛 섬유 |
호환성: |
HDMI 2.0/HDCP2.2 |
차원: |
19 인치 1U 485X138X44mm(WXDXH) |
EDID 매니지먼트: |
지원 |
습도: |
5%~90%RH (결로 없을 것) |
입출력 연결기: |
HDMI 종류 A |
소비 전력: |
TX : 5W ; RX : 5W |
상품 이름: |
HDMI 섬유 교수 |
저장 온도: |
-20C~60C |
전송거리: |
최고 20KM |
비디오 대역폭: |
최고 18Gbps |
비디오 해상도: |
최고 4K@60Hz |
중량: |
TX : 0.3KG ; RX : 0.3KG |
조각 중량: |
3KG |
차원 (L×W×H): |
19 인치 1U 485X138X44mm(WXDXH) |
전원 공급기: |
AC180V ~ 260V ;DC -48V ;DC +24V |
작동 온도: |
0C~40C |
케이블 유형: |
단일 모드 빛 섬유 |
호환성: |
HDMI 2.0/HDCP2.2 |
차원: |
19 인치 1U 485X138X44mm(WXDXH) |
EDID 매니지먼트: |
지원 |
습도: |
5%~90%RH (결로 없을 것) |
입출력 연결기: |
HDMI 종류 A |
소비 전력: |
TX : 5W ; RX : 5W |
상품 이름: |
HDMI 섬유 교수 |
저장 온도: |
-20C~60C |
전송거리: |
최고 20KM |
비디오 대역폭: |
최고 18Gbps |
비디오 해상도: |
최고 4K@60Hz |
중량: |
TX : 0.3KG ; RX : 0.3KG |
8E1 4GE 극성 무료 광섬유 교수 1+1 섬유 PDH 멀티플렉서
광섬유 하드미 교수

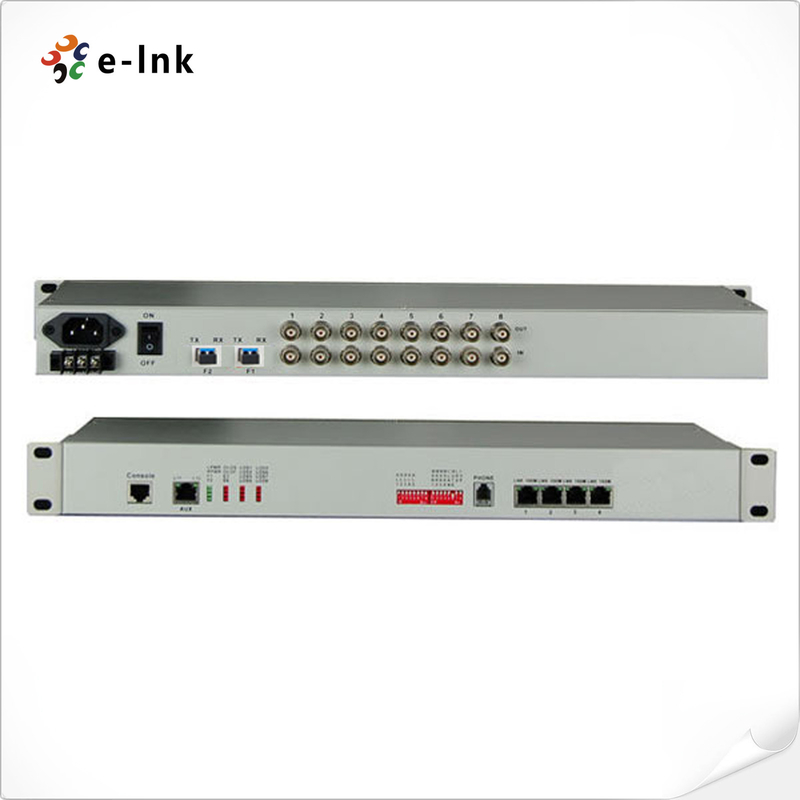

8E1 + 4GE 1+1 섬유 PDH 멀티플렉서
HDMI 섬유 교수 장점
본인 -저작권 IC을 기반으로 하는 ·
· 대역폭은 1.5G에 달려있고 선 광원들을 구할 수 있습니다
· 이더넷 인터페이스 금리는 10M/100M/1000M, 적응할 수 있는 절반 / 전 이중 자동차입니다
· 4Channel 이더넷 인터페이스는 스위치 인터페이스, 지원 VLAN이고 4 채널 논리 분리에 질 수 있습니다
· E1 인터페이스는 G.703에 따르고 디지털-클록 리커버리와 매끄러운 페이즈 락 기술을 채택합니다
(선택적인) · 1Channel PCM 디지털 비즈니스 전화
·는 콘솔 관리 인터페이스를 제공합니다
·는 광학적일 때 신호를 놓치세요, 원격 장치가 전원차단인 것이 탐색할 수 있거나 섬유가 끊어지고, LED에 의해 알람을 보여줍니다
· 로컬 장치는 원격 장치 근무 조건을 볼 수 있습니다
·는 2개의 확장 인터페이스를 제공합니다, 당신이 RS232/RS485/RS422/Manchester 코드와 같은 1~2Channel 비동기 데이터를 확장할 수 있습니다 ;
· 1~2Channel은 표명합니다, 1~2Channel E1,1~4Channel이 전환하거나, 사령부에게 원격 인터페이스 역순환을 제공합니다, 용이성이 유지를 정렬시킵니다
· 전송거리는 끊임없이 2-120Km에 달려있습니다
· AC 220V, DC-48V, DC24V는 선택적일 수 있습니다
폴라리티-프리 · DC-48V/DC24V 전원 공급기 극성 검출 기능
기술적 지표
| 매개 변수 | 상술 |
| 섬유 | |
| 멀티 모드 파이버 | |
| 섬유형 | 50/125 um, 62.5/125 um |
| 최대 전송거리 | 62.5 / 125 um 단일모드 섬유, 희석 (3dbm/km)Wave 길이에 있는 5Km : 820nm |
| 전송하는 전력 | -12dBm (민) ~-9dBm (맥스) |
| 수신기 감도 | -28dBm (민) |
| 링크 비용 | 16dBm |
| 단일 모드 빛 섬유 | |
| 섬유형 | 8/125 um, 9/125 um |
| 최대 전송거리 | 40Km |
| 전송거리 | 9 / 125 um 단일모드 섬유, 희석 (0.35dbm/km)에 있는 40Km |
| 파장 | 1310nm |
| 전송하는 전력 | -9dBm (민) ~-8dBm (맥스) |
| 수신기 감도 | -27dBm (민) |
| 링크 비용 | 18dBm |
| E1 인터페이스 | |
| 인터페이스 표준 | 프로토콜 G.703에 따르세요 |
| 인터페이스 속도 | n*64Kbps±50ppm |
| 인터페이스 코드 | HDB3 |
| E1 임피던스 : | 75Ω (착란), 120Ω (균형) |
| 지터 허용치 | 프로토콜 G.742와 G.823과 일치하여 |
| 허락된 희석 | 0~6dBm |
| 기가비트 이서넷 인터페이스 (10/100/1000M) | |
| 인터페이스 속도 : | 10/100/1000 MBP, 절반 / 전 이중 자동 협상 |
| 인터페이스 표준 : | IEEE 802.3, IEEE 802.1Q (VLAN)로 적합합니다 |
| 인터넷 어드레스 역량 : | 4096 |
| 연결기 : | RJ45, 지원 오토-MDIX |
| 힘 | |
| 전원 공급기 | AC180V ~ 260V ;DC -48V ;DC +24V |
| 소비 전력 | ≤10W |
| 차원 | |
| 제품 치수 | 19 " 1U |
| 작업 환경 | |
| 작동 온도 | -10' Ｃ ~ 50' Ｃ |
| 일하는 습도 | 5%~95 % (비결노 상태) |
| 저장 온도 | -40' Ｃ ~ 80' Ｃ |
| 저장 습도 | 5%~95 % (비결노 상태) |
개관
이 장치는 VLSI를 기초로 하여 개발된 지점간 광 전달 장치입니다. 기기는 1-8Channel E1 인터페이스, 1-4Channel 10M/100M/1000M 이더넷 인터페이스 (라인율 1000M)와 2개의 확장 인터페이스를 제공합니다. 4Channel 이더넷 인터페이스는 스위치 인터페이스이고 VLAN을 지원할 수 있습니다. RS232/RS485/RS422 비동기 데이터, 음성 신호, 2/4 라인 E&M 오디오 신호, 스위치 신호, 이더넷 신호 (대역폭 2M).1Channel 디지털 비즈니스 전화의 전송 채널이 선택적일 수 있는 것처럼 1개의 확장 인터페이스는 사용될 수 있습니다. 그것은 매우 탄력적입니다. 그것은 알람 기능을 가지고 있습니다. 작품은 믿을 만한, 안정적이고, 저 전력 소모, 고집적화, 작은 사이즈입니다.
