제품 세부 정보
원래 장소: 중국
브랜드 이름: E-link
인증: ROHS,FCC,CE
모델 번호: LNK-IRS 시리즈
지불 및 배송 조건
최소 주문 수량: 1 PCS
가격: negotiable
포장 세부 사항: Fiber Media Converter 표준 내보내기 패키지
배달 시간: 5-12 일로 일합니다
지불 조건: 전신환, 웨스턴 유니온, 머니그램, 페이팔
공급 능력: 1000 PC / 달
키워드: |
직렬-광섬유 변환기 |
파이버 인터페이스: |
SFP, FC, SC 또는 거리 |
전원 입력: |
12~48VDC |
전력 소비: |
<6w> |
무게: |
0.55 킬로그램 |
차원 (LxWxH): |
119 x 114 x 50mm |
키워드: |
직렬-광섬유 변환기 |
파이버 인터페이스: |
SFP, FC, SC 또는 거리 |
전원 입력: |
12~48VDC |
전력 소비: |
<6w> |
무게: |
0.55 킬로그램 |
차원 (LxWxH): |
119 x 114 x 50mm |

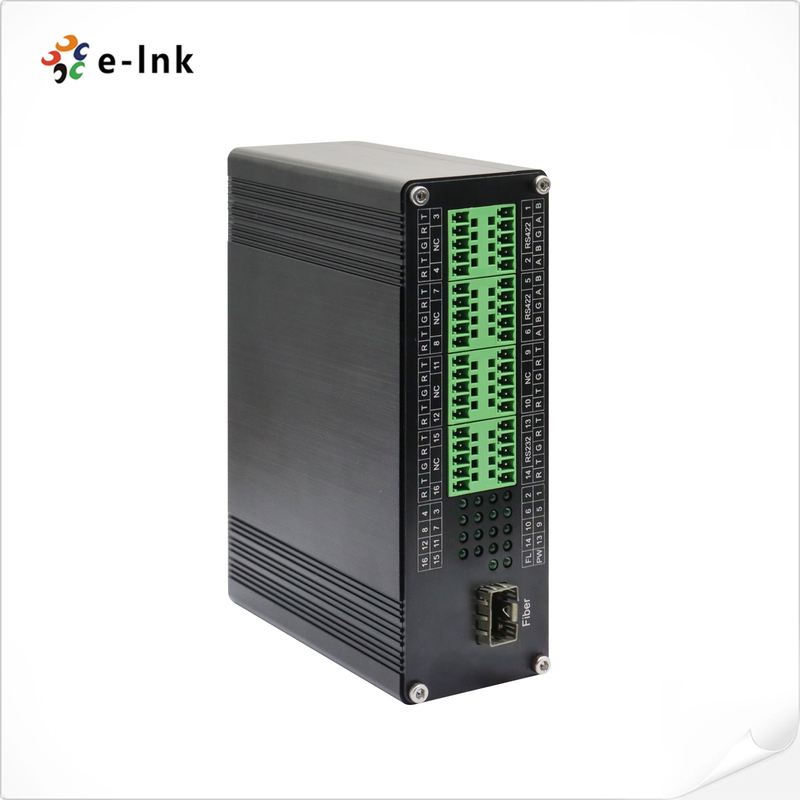

산업일련 RS232/RS485/RS422광섬유모덤
섬유 모덤 의 장점
● 열악한 산업환경에 대한 팬 없는 디자인
2방향 RS232/422/485 (터미널 블록) 시리즈 포트
4~16Ch RS232, 4~16Ch RS485 또는 2~8Ch RS422
∙ 시리즈 데이터 완전 투명, baud 비율은 자기 적응, 설정이 필요하지 않습니다
SFP, FC, SC 또는 ST 다중 모드 2km, 단일 모드 20km를 지원합니다
고속 일련 데이터는 스테이지 조명 제어에서 DMX512 통신에 사용할 수 있습니다.
12 ~ 48VDC 입력 전압을 지원합니다.
반극성 보호 기능을 지원합니다
IP40 알루미늄 케이스
-40°C ~ 80°C (-40°F ~ 176°F) 작동 온도
5년 보증
산업용 광섬유 미디어 변환기 기술 지표
| 광섬유 인터페이스 | |
| 섬유 인터페이스 | SFP, FC, SC 또는 ST |
| 케이블 요구 사항 |
멀티 모드: 50/125um, 62.5/125um 단일 모드: 9/125um |
| 섬유 포트 | 1 파이버 포트 |
| 전송 거리 |
멀티 모드: 2km 단일 모드: 20km |
| 파장 | 1310nm/1490nm/1550nm |
| RS232 일련 인터페이스 | |
| 물리적 인터페이스 | 산업 표준 나사 터미널 |
| 데이터 타입 | 최대 16Ch RS232 쌍방향 |
| RS-232 신호 | TxD, RxD, GND |
| 연쇄 포트 라인 거리 (황제) | 15미터 |
| 보드율 | 0 ~ 800kbps |
| RS422 일련 인터페이스 | |
| 물리적 인터페이스 | 산업 표준 나사 터미널 |
| 데이터 타입 | 최대 8Ch RS422 쌍방향 |
| RS-422 신호 | Tx+, Tx-, Rx+, Rx-, GND |
| 연쇄 포트 라인 거리 (황제) | 1000미터 |
| 보드율 | 0 ~ 800kbps |
| RS485 일련 인터페이스 | |
| 물리적 인터페이스 | 산업 표준 나사 터미널 |
| 데이터 타입 | 최대 16Ch RS485 양방향 |
| RS-485 신호 | 데이터+, 데이터-, GND |
| 연쇄 포트 라인 거리 (황제) | 1000미터 |
| 보드율 | 0 ~ 800kbps |
| 전력 요구 사항 | |
| 전력 입력 | 12~48VDC |
| 전력 소비 | <6W |
| 전원 연결 장치 | 터미널 블록 |
| 전력 보호 | 역극성 보호 |
| LED 표시기 | |
| PWR | 전원 공급 |
| FL | 파이버 링크 상태 |
| 데이터 1~16 | 일련 데이터 신호 |
| 기계식 | |
| 크기 (LxWxH) | 119 x 114 x 50mm |
| 무게 | 0.55KG |
| 껍질 | 알루미늄 케이스 |
| 장착 옵션 | DIN-레일 마운트 |
| 환경 | |
| 작업 온도 | -40°C ~ 80°C (-40°F ~ 176°F) |
| 저장 온도 | -40°C ~ 85°C (-40°F ~ 185°F) |
| 작업 습도 | 5%~95% (비밀화) |
| MTBF | 216388시간 |
| 규제 승인 | |
| EMI | FCC Part15, CISPR (EN55022) A급 |
| EMS |
EN61000-4-2 (ESD) 레벨 4, 기준 B EN61000-4-3 (RS) 레벨 3, 기준 A EN61000-4-4 (EFT) 레벨 3, 기준 A EN61000-4-5 (상풍) 레벨 3, 기준 B EN61000-4-6 (CS) 레벨 3, 기준 A |
| 충격 / 자유 낙하 / 진동 |
충격: MIL-STD-810F 방법 516.5 자유 추락: MIL-STD-810F 방법 516.5 진동: MIL-STD-810F 방법 514.5 C-1 & C-2 |
| 녹색 | RoHS 준수 |
| 인증서: | FCC, CE |
SFP 미디어 변환기전반적인 설명
E-link LNK-IRS series is an industrial grade Multi-Channel RS232/RS485/RS422 to fiber optic converter which converts a standard RS232/RS485/RS422 signal to a fiber optic link as to extend the signal up to 2KM on multimode fiber and 20KM on single mode fiber다채널 일련 데이터 포트를 지원합니다: 4~16Ch RS232, 4~16Ch RS485 또는 2~8Ch RS422. 또한 8Ch RS232 + 8Ch RS485, 8Ch RS232 + 4Ch RS422와 같은 혼합 신호로 구성 할 수 있습니다.8Ch RS485 + 4Ch RS422, 등. 그것은 사용자들이 어떤 가혹한 산업 환경에서 쉽게 설치 및 유지 보수 목적을 제공하기 위해 Din-Rail 타입 디자인을 특징으로합니다.
광섬유 통신의 사용은 전자기 간섭, 지상 고리 간섭 및 번개 손상 문제를 해결합니다. 그것은 신뢰성, 보안을 크게 향상시킵니다.그리고 데이터 통신의 비밀, 그리고 다양한 산업 제어, 프로세스 제어, 스테이지 조명 제어 및 교통 제어 행사에서 널리 사용될 수 있습니다.
.
| 데이터 채널 | 측정된 오류 없는 baud 속도 (bps) |
지원되는 최대 baud 속도 (Kbps) |
전형적인 응용 |
| 1 | 460800 | 800 | 무대 조명 제어 시스템 DMX512-500Kbps, 보안 모니터링, 화재 경보, 산업 제어 등 |
| 2 | 460800 | 800 | 무대 조명 제어 시스템 DMX512-500Kbps, 보안 모니터링, 화재 경보, 산업 제어 등 |
| 3 | 230400 | 250 | 보안 모니터링, 화재 경보, 산업 제어 등 |
| 4 | 230400 | 250 | 보안 모니터링, 화재 경보, 산업 제어 등 |
| 5 | 460800 | 800 | 무대 조명 제어 시스템 DMX512-500Kbps, 보안 모니터링, 화재 경보, 산업 제어 등 |
| 6 | 460800 | 800 | 무대 조명 제어 시스템 DMX512-500Kbps, 보안 모니터링, 화재 경보, 산업 제어 등 |
| 7 | 230400 | 250 | 보안 모니터링, 화재 경보, 산업 제어 등 |
| 8 | 230400 | 250 | 보안 모니터링, 화재 경보, 산업 제어 등 |
| 9 | 460800 | 500 | 무대 조명 제어 시스템 DMX512-500Kbps, 보안 모니터링, 화재 경보, 산업 제어 등 |
| 10 | 460800 | 500 | 무대 조명 제어 시스템 DMX512-500Kbps, 보안 모니터링, 화재 경보, 산업 제어 등 |
| 11 | 230400 | 250 | 보안 모니터링, 화재 경보, 산업 제어 등 |
| 12 | 230400 | 250 | 보안 모니터링, 화재 경보, 산업 제어 등 |
| 13 | 230400 | 250 | 보안 모니터링, 화재 경보, 산업 제어 등 |
| 14 | 230400 | 250 | 보안 모니터링, 화재 경보, 산업 제어 등 |
| 15 | 230400 | 250 | 보안 모니터링, 화재 경보, 산업 제어 등 |
| 16 | 230400 | 250 | 보안 모니터링, 화재 경보, 산업 제어 등 |
