제품 세부 정보
Place of Origin: China
브랜드 이름: E-link
인증: ROHS,FCC,CE
Model Number: LNK-GYS101 LNK-GYS102 LNK-GYS104
지불 및 배송 조건
Minimum Order Quantity: 1 pcs
가격: 협상 가능
Packaging Details: Converter Standard Export Package
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Keywords: |
Fiber Media Converter |
Operating Temperature: |
-40°C ~ 75°C |
Dimensions (WxDxH):: |
133mm×40mm×120mm (H×W×D) |
Humidity: |
5%~95 % (no condensation) |
Weight: |
685g |
Maximum transmission distance: |
20Km |
Keywords: |
Fiber Media Converter |
Operating Temperature: |
-40°C ~ 75°C |
Dimensions (WxDxH):: |
133mm×40mm×120mm (H×W×D) |
Humidity: |
5%~95 % (no condensation) |
Weight: |
685g |
Maximum transmission distance: |
20Km |

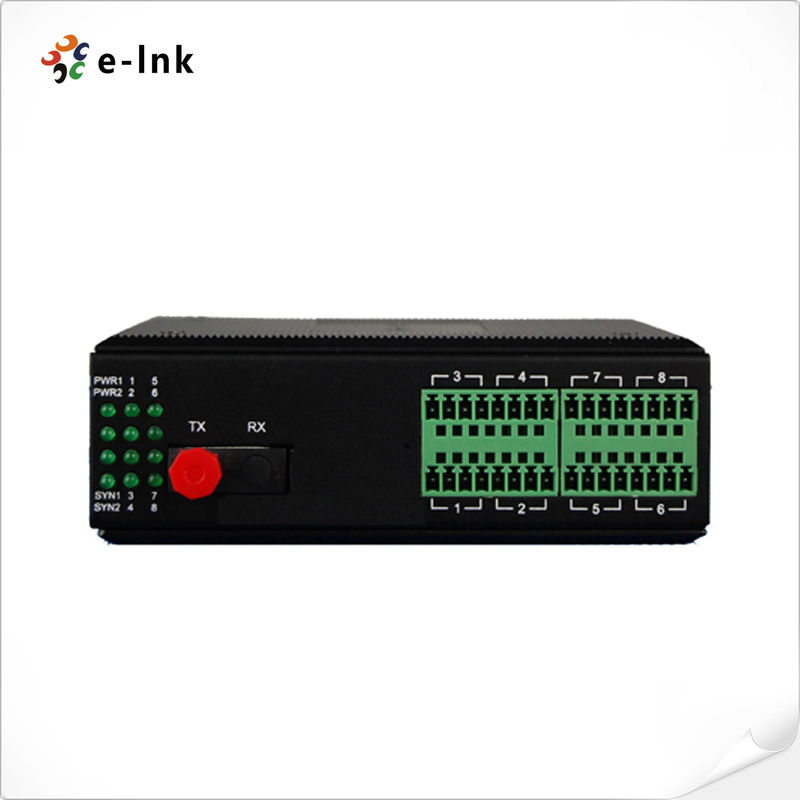

산업용 1~4Ch RS232/RS422/RS485 시리얼 광섬유미디어 컨버터
산업용 1~4Ch RS232/RS422/RS485 시리얼 광섬유미디어 컨버터 장점
► 독점 집적 회로 기반;
► 1-4개의 독립적인 시리얼 포트(RS232/422/485 선택 사항) 채널을 제공하며, 서로 물리적으로 격리되어 있으며, 사이에는 대응 관계가 없습니다.
► RS232 / 485/422 인터페이스, 선택 가능한 세 가지 데이터, RS232는 3선 RS232(TXD, RXD, GND)를 지원하며, 흐름 제어는 CD, DSR, CTS를 지원합니다.
► RS232 /485/422 채널은 0-115200 보드 비동기식 시리얼 데이터 적응형으로 전송 가능
► 시리얼 포트 인터페이스 번개는 IEC61000-4-5 (8 / 20μS) 차동 모드에 도달: 6KV, 임피던스 (2Ω); 공통 모드: 6KV, 임피던스 (2Ω) 표준
산업용 1~4Ch RS232/RS422/RS485 시리얼 광섬유미디어 컨버터개요
컨버터는 광섬유 케이블을 사용하여 두 개의 RS-232/422/485 시리얼 장비 간에 가능한 가장 다재다능한 연결을 제공하도록 설계되었습니다. 이를 통해 두 개의 시리얼 장비가 일반적인 듀플렉스 광섬유를 통해 또는 최대 20km까지 선택적인 단일 광섬유를 통해 전이중 통신을 할 수 있습니다. Din-rail 장착 가능 디자인은 산업용 캐비닛 및 인클로저에 이상적입니다. 산업 환경을 위해 컨버터는 상업용 미디어 컨버터보다 뛰어난 다음과 같은 향상된 기능으로 설계되었습니다.
산업용 1~4Ch RS232/RS422/RS485 시리얼 광섬유미디어 컨버터 기술 지표
|
광섬유 |
|
|
멀티 모드 광섬유:50/125um, 62.5/125um |
|
|
최대 전송 거리 |
2Km @ 62.5/ 125um 멀티 모드 |
|
광섬유, 감쇠 (3dbm/km) 파장 |
820nm |
|
전송 전력 |
-12dBm (최소) ~-9dBm (최대) |
|
수신기 감도 |
-28dBm (최소) |
|
링크 예산 |
16dBm |
|
단일 모드 광섬유:8/125um, 9/125um |
|
|
최대 전송 거리 |
20Km |
|
전송 거리 |
20Km @ 9 / 125um 단일 모드 광섬유, 감쇠 (0.35dbm/km) |
|
파장 |
1310nm |
|
전송 전력 |
-9dBm (최소) ~-8dBm (최대) |
|
수신기 감도 |
-27dBm (최소) |
|
링크 예산 |
18dBm |
|
RS232/422/485 Interface |
|
|
속도 |
0-115200Kbps |
|
인터페이스 특성 |
EIA RS232 RS422 RS485 |
|
커넥터 |
Phoenix 터미널 |
|
작업 환경 |
|
|
작업 온도 |
|
|
작업 습도 |
5%~95 % (결로 없음) |
|
보관 온도 |
-40°C ~ 80°C |
|
기계적: |
|
|
치수 |
133mm×40mm×120mm (H×W×D) |
|
케이스 |
|
|
설치 |
35mm DIN-Rail, 벽 장착 |
|
무게 |
685g |
산업용 1~4Ch RS232/RS422/RS485 시리얼 광섬유미디어 컨버터주문 정보
