제품 세부 정보
Place of Origin: China
브랜드 이름: E-link
인증: ROHS,FCC,CE
Model Number: LNK-IRS
지불 및 배송 조건
Minimum Order Quantity: 1 pcs
가격: $39-270
Packaging Details: Converter Standard Export Package
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,,Paypal
Supply Ability: 1000 pcs/month
Keywords: |
Fiber Converter |
Operating Temperature: |
-40°C to 80°C (-40°F to 176°F) |
Dimensions (WxDxH):: |
119 x 114 x 50mm |
Humidity: |
5%~95% (Non-Condensing) |
Weight: |
0.55KG |
MTBF: |
216,388 Hours |
Keywords: |
Fiber Converter |
Operating Temperature: |
-40°C to 80°C (-40°F to 176°F) |
Dimensions (WxDxH):: |
119 x 114 x 50mm |
Humidity: |
5%~95% (Non-Condensing) |
Weight: |
0.55KG |
MTBF: |
216,388 Hours |
∙열악한 산업환경에 대한 팬없는 및 Din-Rail 설계
∙이방향 RS232/422/485 (터미널 블록) 시리즈 포트
∙다채널 일련 데이터 지원포rts 4~16Ch RS232, 4~16Ch RS485 또는 2~8Ch RS422
∙연쇄데이터가 완전히 투명하고, baud 속도는 자기 적응이 가능하며, 설정이 필요하지 않습니다.
∙SFP, FC, SC 또는 ST 다중 모드 2km, 단일 모드 20km를 지원합니다.
∙고속 일련 데이터는 스테이지 조명 제어에서 DMX512 통신에 사용할 수 있습니다.
∙지원 입력 전압 12 ~ 48VDC
∙역극성 보호 기능을 지원합니다
∙난P40 알루미늄 케이스
∙-40°C ~ 80°C (-40°F ~ 176°F) 작동 온도
∙5년 보증

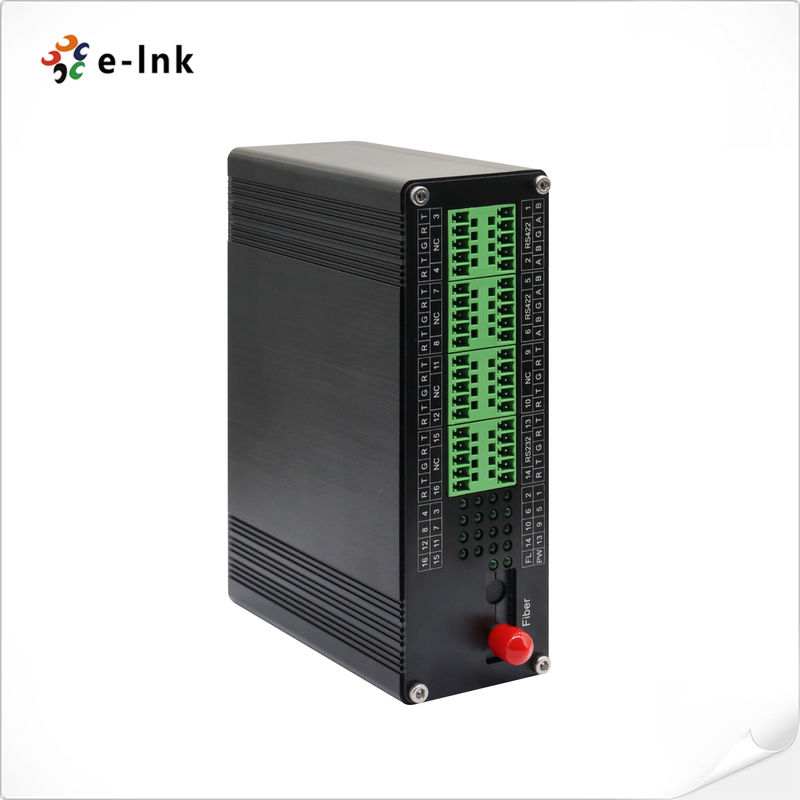

전자 링크LNK-IRS 서ies는 RS232/RS485/RS4 다채널 산업용22표준 RS232/RS485/RS4를 변환하는 광섬유 변환기로22광섬유 연결로 신호를 확장하기 위해 멀티모드 섬유로 2KM까지, 단일모드 섬유로 20KM까지 다채널 일련 데이터 포트를 지원합니다: 4~16Ch RS232, 4~16Ch RS485 또는 2~8Ch RS422. 또한 8Ch와 같은 혼합 신호로 구성 될 수 있습니다.RS232 + 8Ch RS485, 8Ch RS232 + 4Ch RS422, 8Ch RS485 + 4Ch RS422, 등. 사용자들이 가혹한 산업 환경에서 쉽게 설치 및 유지보수 할 수 있도록 Din-Rail 타입 디자인을 갖추고 있습니다.
T광섬유 통신의 사용은 전자기 간섭, 지상 고리 간섭 및 번개 손상 문제를 해결합니다. 신뢰성, 보안,그리고 데이터 통신의 비밀, 그리고 다양한 산업 제어, 프로세스 제어, 스테이지 조명 제어에서 널리 사용될 수 있습니다. 그리고 교통 통제 행사.
|
광섬유 인터페이스 |
|
|
섬유i인터페이스 |
SFP, FC, SC 또는 ST |
|
케이블 요구 사항 |
멀티 모드: 50/125um, 62.5/125um 단일 모드: 9/125um |
|
F이베르 항구 |
1 섬유 포트 |
|
전송 거리 |
멀티 모드: 2km 단일 모드: 20km |
|
파장 |
1310nm/1490nm/1550nm |
|
RS232 일련 인터페이스 |
|
|
물리적 인터페이스 |
산업 표준 나사 터미널 |
|
데이터 타입 |
최대 16명Ch RS232 양방향 |
|
RS-232 신호 |
TxD, RxD, GND |
|
연쇄 포트 라인 거리 (황제) |
15미터 |
|
보드율 |
0 ~ 800kbps |
|
RS422 일련 인터페이스 |
|
|
물리적 인터페이스 |
산업 표준 나사 터미널 |
|
데이터 타입 |
최대 8Ch RS422 쌍방향 |
|
RS-422 신호 |
Tx+, Tx-, Rx+, Rx-, GND |
|
연쇄 포트 라인 거리 (황제) |
1000미터 |
|
보드율 |
0 ~ 800kbps |
|
RS485 일련 인터페이스 |
|
|
물리적 인터페이스 |
산업 표준 나사 터미널 |
|
데이터 타입 |
최대 16Ch RS485 양방향 |
|
RS-485 신호 |
데이터+, 데이터-, GND |
|
연쇄 포트 라인 거리 (황제) |
1000미터 |
|
보드율 |
0 ~ 800kbps |
|
전력 요구 사항 |
|
|
전력 입력 |
12~48VDC |
|
전력 소비 |
<6W |
|
P오버 커넥터 |
터미널 블록 |
|
P보호 |
R에버스 극성 보호 |
|
LED 표시기 |
|
|
PWR |
전원 공급 |
|
FL |
F링크 상태 |
|
데이터 1~16 |
일련 데이터 신호 |
|
기계식 |
|
|
크기 (LxWxH) |
119 x 114 x 50mm |
|
W8개 |
0.55KG |
|
껍질 |
알루미늄 케이스 |
|
장착 옵션 |
DIN-레일 마운트 |
|
환경 |
|
|
작업 온도 |
-40°C에서 80까지°C (-40)°F에서 176까지°F) |
|
저장 온도 |
-40°C에서 85까지°C (-40)°F ~ 185°F) |
|
작업 습도 |
5%~95% (비밀화) |
|
MTBF |
216388시간 |
|
규제 승인 |
|
|
EMI |
FCC Part15, CISPR (EN55022) A급 |
|
E국가 |
EN61000-4-2 (ESD) 레벨 4, 기준 B EN61000-4-3 (RS) 레벨 3, 기준 A EN61000-4-4 (EFT) 레벨 3, 기준 A EN61000-4-5 (상풍) 레벨 3, 기준 B EN61000-4-6 (CS) 레벨 3, 기준 A |
|
충격 / 자유 낙하 / 진동 |
충격: MIL-STD-810F 방법 516.5 자유 추락: MIL-STD-810F 방법 516.5 진동: MIL-STD-810F 방법 514.5 C-1 & C-2 |
|
G린 |
RoHS 준수 |
|
C농산물: |
FCC, CE |
|
모델 |
설명 |
|
LNK-IRS232-C04-SFP |
산업용 4Ch RS-232 시리즈로 섬유 변환기, SFP 포트 (SFP 모듈을 포함하지 않음), -40°C ~ 80°C |
|
LNK-IRS232-C04 |
산업용 4Ch RS-232 시리즈로 섬유 변환기, 멀티 모드, 1310nm, 듀얼 파이버, 2KM, SC, -40°C ~ 80°C |
|
LNK-IRS232-C04-20 |
산업용 4Ch RS-232 시리즈로 섬유 변환기, 단일 모드, 1310nm, 듀얼 섬유, 20KM, SC, -40°C ~ 80°C |
|
LNK-IRS232-C04-S20A |
산업용 4Ch RS-232 시리즈로 섬유 변환기, 단일 모드, 단일 섬유,1310nm Tx/1550nm RX, 20KM, SC, -40°C ~ 80°C |
|
LNK-IRS232-C04-S20B |
산업용 4Ch RS-232 시리즈로 섬유 변환기, 단일 모드, 단일 섬유,1550nm Tx/1310nm RX, 20KM, SC, -40°C ~ 80°C |
|
LNK-IRS485-C04-SFP |
산업용 4Ch RS-485 시리즈로 섬유 변환기, SFP 포트 (SFP 모듈을 포함하지 않는다), -40°C ~ 80°C |
|
LNK-IRS485-C04 |
산업용 4Ch RS-485 시리즈로 섬유 변환기, 멀티 모드, 1310nm, 듀얼 파이버, 2KM, SC, -40°C ~ 80°C |
|
LNK-IRS485-C04-20 |
산업용 4Ch RS-485 시리즈로 섬유 변환기, 단일 모드, 1310nm, 듀얼 섬유, 20KM, SC, -40°C ~ 80°C |
|
LNK-IRS485-C04-S20A |
산업용 4Ch RS-485 시리즈로 섬유 변환기, 단일 모드, 단일 섬유,1310nm Tx/1550nm RX, 20KM, SC, -40°C ~ 80°C |
|
LNK-IRS485-C04-S20B |
산업용 4Ch RS-485 시리즈로 섬유 변환기, 단일 모드, 단일 섬유,1550nm Tx/1310nm RX, 20KM, SC, -40°C ~ 80°C |
|
LNK-IRS422-C02-SFP |
산업용 2Ch RS-422 시리즈로 섬유 변환기, SFP 포트 (SFP 모듈을 포함하지 않는다), -40°C ~ 80°C |
|
LNK-IRS422-C02 |
산업용 2Ch RS-422 시리즈로 섬유 변환기, 멀티 모드, 1310nm, 듀얼 파이버, 2KM, SC, -40°C ~ 80°C |
|
LNK-IRS422-C02-20 |
산업용 2Ch RS-422 시리즈로 섬유 변환기, 단일 모드, 1310nm, 듀얼 섬유, 20KM, SC, -40°C ~ 80°C |
|
LNK-IRS422-C02-S20A |
산업용 2Ch RS-422 시리즈로 섬유 변환기, 단일 모드, 단일 섬유,1310nm Tx/1550nm RX, 20KM, SC, -40°C ~ 80°C |
|
LNK-IRS422-C02-S20B |
산업용 2Ch RS-422 시리즈로 섬유 변환기, 단일 모드, 단일 섬유,1550nm Tx/1310nm RX, 20KM, SC, -40°C ~ 80°C |
|
장착 옵션 |
기본 DIN-Rail Bracket 설치 |
|
전원 옵션 |
DIN-레일 전원 공급. 터미널 블록에 대한 오픈 와이어 |
|
전원 공급은 별도로 구매해야 합니다. |
