제품 세부 정보
원래 장소: 중국
브랜드 이름: E-link
인증: ROHS,FCC,CE
모델 번호: LNK-H4K101
지불 및 배송 조건
최소 주문 수량: 1 쌍
가격: negotiable
포장 세부 사항: HDMI 섬유 교수 표준 수출 패키지
배달 시간: 5-12 일로 일합니다
지불 조건: L/C (신용장), 전신환, 웨스턴 유니온, 머니그램, 페이팔
공급 능력: 1000 쌍 / 달
키워드: |
섬유 하드미 교수 |
온도: |
작동하는 것 : -5C ~ +70C |
습도: |
작동하는 것 : 5% ~ 90% |
차원: |
104*89*28mm |
전송거리: |
OM3 다중 모드 광섬유: 최대 300m. 단일 모드 광섬유: 표준 2km, 최대 60km |
키워드: |
섬유 하드미 교수 |
온도: |
작동하는 것 : -5C ~ +70C |
습도: |
작동하는 것 : 5% ~ 90% |
차원: |
104*89*28mm |
전송거리: |
OM3 다중 모드 광섬유: 최대 300m. 단일 모드 광섬유: 표준 2km, 최대 60km |
EDID 메모리 4K HDMI 섬유 확장기 ESD 보호 시스템 내장

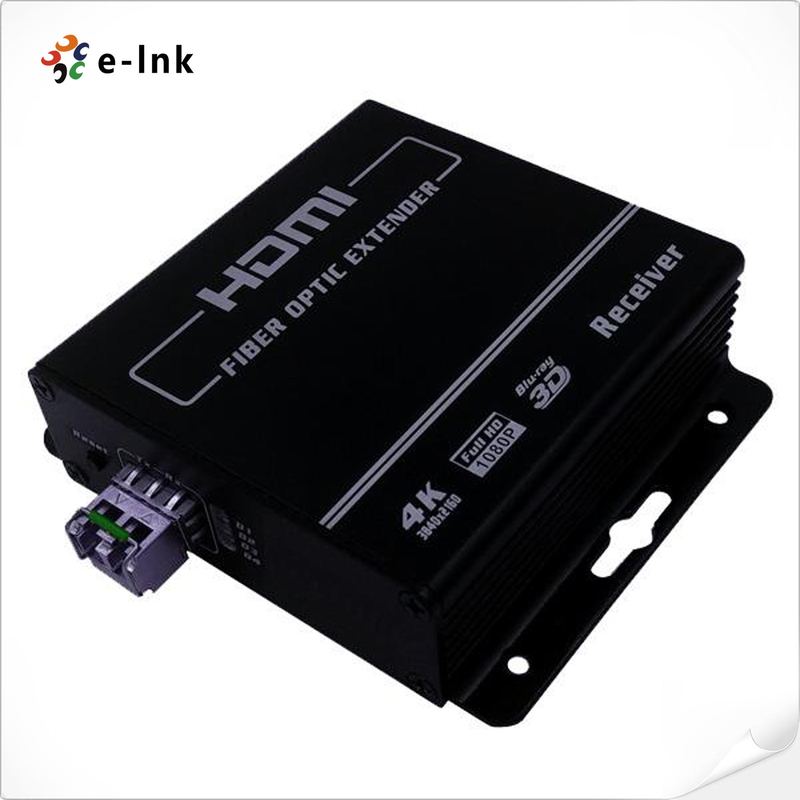

4K HDMI 광섬유 확장기
전반적인 설명
LNK-H4K101 광섬유 확장기는 하나의 광섬유 케이블을 통해 HDMI 및 3D 신호의 장거리 확장 기능을 제공하며 3840 * 2160/30P까지의 고해상도를 지원합니다.확장기는 좋은 안정성과 강력한 보안으로 고화질의 높은 해상도의 장거리 전송을 필요로하는 광범위한 응용 프로그램에 사용할 수 있습니다..
HDMI 와 광섬유 변환기 의 장점
1개의 광섬유 케이블을 통해 2km-60km까지 HDMI 비디오 신호를 전송합니다.
3840*2160@30Hz, 3D 신호까지 비디오 해상도를 지원합니다.
HMDI의 준수 1.4높은 호환성
- 송신기에는 EDID 메모리가 포함되어 있습니다.
- 내장 자동 조정 시스템, 부드럽고 명확하고 안정적인 이미지를 만들;
- 내장된 ESD 보호 시스템
설치, 플러그 앤 플레이가 간단합니다.
기술 지표
| 매개 변수 | 설명 | |
| 비디오 | 표준 | HDMI 1.4; HDCP 1.2 |
| 최대 픽셀 클럭 | 340MHz | |
| 최대 데이터 속도 | 10.2Gbps | |
| 해상도 범위 | 최대 3840*2160@30Hz | |
| 커넥터 | 여성 HDMI 타입 A | |
| 임페던스 | 100Ω | |
| 광섬유 | 인터페이스 | SFP 모델 LC 커넥터 |
| 섬유 종류 | 멀티 모드 / 싱글 모드 (선택) | |
| 파장 |
다중 모드 850nm / 단일 모드 1310nm (선택) |
|
| 인터페이스 대역폭 | 10Gbps | |
| 전송 거리 |
OM3 멀티모드 섬유: 최대 300m 단일 모드 광선: 표준 2km;최대 60km |
|
| 다른 것 | 전원 공급 | 전원 어댑터: DC 5V/2A |
| 전력 소모 | 최대 4W | |
| 온도 | 작동: -5°C ~ +70°C | |
| 습도 | 작동: 5% ~ 90% | |
| 차원 | 104*89*28mm | |
| 항구 이름 | 설명 |
| HDMI IN | HDMI 신호 입력 |
|
재설정 (EDID BOTTON) |
Tx 모듈에 내장된 EDID 메모리는 디스플레이 EDID 정보를 학습하고 저장할 수 있습니다. |
| 전력 | 전원 어댑터 소켓 |
| SFP | SFP 모델 --- LC 커넥터 |
| LED 표시기 | 설명 |
| D1 | 시스템 전력 표시기 |
| D2 | 에디드 버튼을 누르면, LED 3 초 동안 깜빡일 것입니다 |
| D3 |
광섬유 신호 연결 표시기 ON: LOS OFF: OK |
| D4 | 블링크, 소스 연결 |
주문 정보
| 항목 | 설명 |
| LNK-H4K101 | 4K (3840*2160/30P) HDMI 섬유 확장기, SFP 포트 (SFP 제외), 10G SFP+ 모듈을 지원, 1 개의 송신기 및 1 개의 수신기를 포함하여, 쌍으로 사용됩니다. PS: HDCP/EDID/CEC 기능은 BIDI SFP+ 모듈을 사용할 때 사용할 수 없습니다. |
