제품 세부 정보
Place of Origin: China
브랜드 이름: E-link
인증: CE
Model Number: LNK-M3G-SMB1V-20
문서: E-link LNK-M3G-SMB1V SMB 3G....2.pdf
지불 및 배송 조건
Minimum Order Quantity: 1pcs
가격: 협상 가능
Packaging Details: Industrial PoE Switch Standard Carton Packaging
Delivery Time: 7-10 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,PayPal
Supply Ability: 100000PCS/Month
Dimensions (LxWxH): |
58 x 21 x 20 mm |
Operating Temperature: |
-20℃～+70℃ |
Weight: |
100g/pair |
Powerv: |
5VDC, 1A |
Dimensions (LxWxH): |
58 x 21 x 20 mm |
Operating Temperature: |
-20℃～+70℃ |
Weight: |
100g/pair |
Powerv: |
5VDC, 1A |
제품 장점
∙ 3G-SDI/HD-SDI/SD-SDI 신호 자동 인식, 수동 선택이 필요하지 않습니다.
∙120km까지의 전송 거리
∙CWDM 기술로 하나의 섬유를 통해 최대 16개의 채널을 전송할 수 있습니다.
∙SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M에 적합합니다. SMPTE344N
∙DVB-ASI (EN50083-9) 에 적합합니다.
∙LED 상태의 편리한 지시. 섬유 연결 표시기, 전원
기술 지표
|
SDI 입력 |
|
|
비디오 표준 |
SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI) |
|
신호 표준 |
SD-SDI ((270Mbps), HD-SDI ((1.485Gbps), 3G-SDI ((2.97Gbps) |
|
결의 |
10 비트 |
|
S발화수준 |
<380mVp-p |
|
난부피 |
75Ω |
|
C넥터 |
SMB |
|
광적 인터페이스 |
|
|
SFP |
심플렉스 LC 3,125Gbps≤120km 전송 거리 |
|
표준 SM 파장 |
1310nm, 1550nm |
|
CWDM 파장 |
ITU-T에 따라 1270~1610nm, 20nm 그리드 |
|
온도 범위 |
0~70 ̊C |
|
LED 표시기 |
|
|
FLT |
섬유 연결 상태 (전달기) |
|
FLR |
광선 연결 상태 ( 수신기) |
|
PWR |
P소유자 지위 |
|
환경 |
|
|
작업 온도 |
-20°C+70°C |
|
저장 온도 |
-40°C+80°C |
|
작업 습도 |
0~95% |
|
MTBF |
≥100000시간 |
전반적인 설명

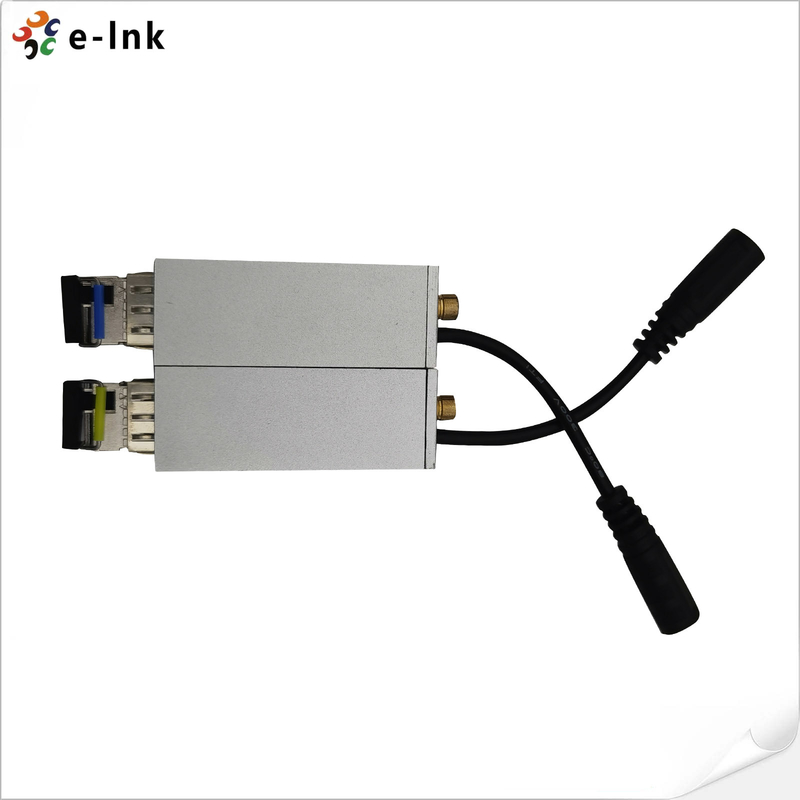

LNK-M3G-SMB1V-20 시리즈 3G-SDI/HD-SDI/SD-SDI 마이크로 확장자 광섬유 전송 시스템SD-SDI 고화질 디지털 비디오 또는 SMPTE424M를 지원하는 단일 모드 또는 멀티모드 섬유를 통해 하나의 DVB-ASI 스트림, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI) 표준. 첨단 디지털 광섬유 전송 기술로 조정이 필요하지 않으며 설정 및 조작이 간단합니다.SDI 마이크로 확장기 시리즈는 낮은 전력 소모와 함께 5V 전원 공급을 사용합니다.
적용
주문 정보
|
모델 |
설명 |
|
LNK-M3G-SMB1V-20 |
SMB 3G/HD/SD-SDI 광학 마이크로 확장기, 1310/1550nm, 심플렉스 LC, 단일 모드, 송신기와 수신기를 포함한 20KM, 쌍으로 사용 |
