제품 세부 정보
Place of Origin: China
브랜드 이름: E-link
인증: ROHS,FCC,CE
Model Number: LNK-M3G-SMB1V-20
지불 및 배송 조건
Minimum Order Quantity: 1 pcs
가격: 협상 가능
Packaging Details: Extender Standard Export Package
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Keywords: |
Optical Micro-Extender |
Operating Temperature: |
-20℃～+70℃ |
Dimensions (LxWxH): |
58 x 21 x 20 mm |
Consumption: |
<5W |
MTBF: |
≥100000 hours |
Weight: |
100g/pair |
Keywords: |
Optical Micro-Extender |
Operating Temperature: |
-20℃～+70℃ |
Dimensions (LxWxH): |
58 x 21 x 20 mm |
Consumption: |
<5W |
MTBF: |
≥100000 hours |
Weight: |
100g/pair |
► 3G-SDI/HD-SDI/SD-SDI 신호 자동 인식, 수동 선택 불필요
► 최대 120km 전송 거리
► CWDM 기술로 하나의 광섬유를 통해 최대 16(18) 채널 전송 가능
► SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M 준수, SMPTE344N
► DVB-ASI(EN50083-9) 준수
► LED 상태의 편리한 지시. 광섬유 링크 표시기, 전원.
► PCB 보드는 친환경적 (무연)
► 안정적이고 신뢰할 수 있는 신호 전송을 보장하기 위한 다층 설계의 PCB 보드

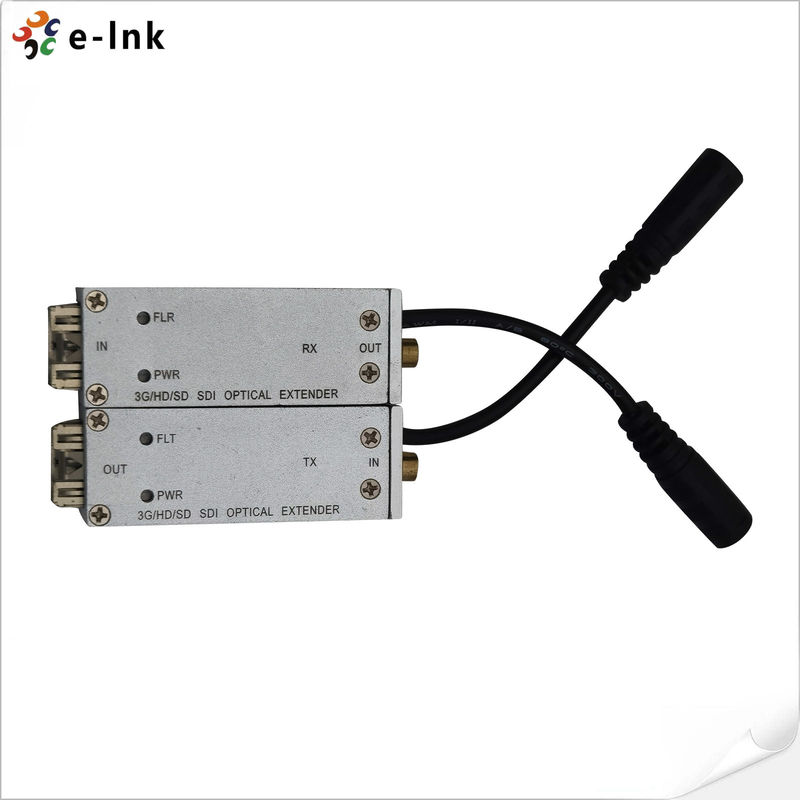

LNK-M3G-SMB1V-20 시리즈는 SMPTE424M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M(SDTI) 표준을 지원하는 단일 모드 또는 멀티 모드 광섬유를 통해 하나의 3G-SDI, HD-SDI, SD-SDI 고화질 디지털 비디오 또는 하나의 DVB-ASI 스트림을 전송하는 3G-SDI/HD-SDI/SD-SDI 마이크로 익스텐더 광섬유 전송 시스템입니다. 첨단 디지털 광섬유 전송 기술을 통해 조정이 필요 없고, 설정이 간단하며 작동이 용이합니다. SDI 마이크로 익스텐더 시리즈는 저전력 소비로 5V 전원 공급 장치를 사용합니다.
|
SDI 입력 |
|
|
비디오 표준 |
SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M(SDTI) |
|
신호 표준 |
SD-SDI(270Mbps), HD-SDI(1.485Gbps), 3G-SDI(2.97Gbps) |
|
해상도 |
10 비트 |
|
S신호 레벨 |
<380mVp-p |
|
I임피던스 |
75Ω |
|
C커넥터 |
SMB |
|
SDI 출력 |
|
|
신호 레벨 |
800mVp-p±10% |
|
상승/하강 시간 |
<0.8ns |
|
HD-SDI 지터 |
<0.2UI(134ps)@100kHz, <1.0UI(673ps)@10Hz |
|
SDI 지터 |
<0.2UI(740ps)@10Hz, 0.2UI(740ps)@1kHz |
|
임피던스 |
75Ω |
|
커넥터 |
SMB |
|
광학 인터페이스 |
|
|
SFP |
단일 LC, 3.125Gbps. ≤120km 전송 거리 |
|
표준 SM 파장 |
1310nm, 1550nm |
|
CWDM 파장 |
1270~1610nm, ITU-T에 따른 20nm 그리드 |
|
온도 범위 |
0~70˚C |
|
모델 |
설명 |
|
LNK-M3G-SMB1V-20 |
SMB 3G/HD/SD-SDI 광학 마이크로 익스텐더, 1310/1550nm, 단일 LC, 단일 모드, 20KM (송신기 및 수신기 포함), 쌍으로 사용 |
