제품 세부 정보
원래 장소: 심천, 광동, 중국
브랜드 이름: E-link
인증: ISO9001, RoHS, FCC,CE
모델 번호: LNK-106M
문서: E-link LNK-106M Mini 4K HDM....0.pdf
지불 및 배송 조건
최소 주문 수량: 1pc
가격: $25-369
포장 세부 사항: HDMI 광섬유 익스텐더 표준 패키지
배달 시간: 0 일
지불 조건: L/C, Western Union, Moneygram, T/T, PayPal
공급 능력: 10000000pcs/월
신호 지원: |
HDMI 1.4a HDMI 형식 표준 및 HDCP 호환 |
비디오 지원: |
1920x1200 / 1080p@60Hz, 최고 4K*2K@30Hz |
음성 지원: |
돌비 TrueHD, 돌비 디지털 플러스, DTS, DTS-ES 6.1, DTSHD, DTS-HD-HRA, DTS-HD 마스터, (PCM-2CH) |
웹사이트 상술: |
색상 공간 444, 420, 400 |
동적 EDID: |
풀러그＆플레이, 배우기 위한 어떤 필요 |
섬유 커넥터: |
두배 LC 수용부 |
신호 지원: |
HDMI 1.4a HDMI 형식 표준 및 HDCP 호환 |
비디오 지원: |
1920x1200 / 1080p@60Hz, 최고 4K*2K@30Hz |
음성 지원: |
돌비 TrueHD, 돌비 디지털 플러스, DTS, DTS-ES 6.1, DTSHD, DTS-HD-HRA, DTS-HD 마스터, (PCM-2CH) |
웹사이트 상술: |
색상 공간 444, 420, 400 |
동적 EDID: |
풀러그＆플레이, 배우기 위한 어떤 필요 |
섬유 커넥터: |
두배 LC 수용부 |

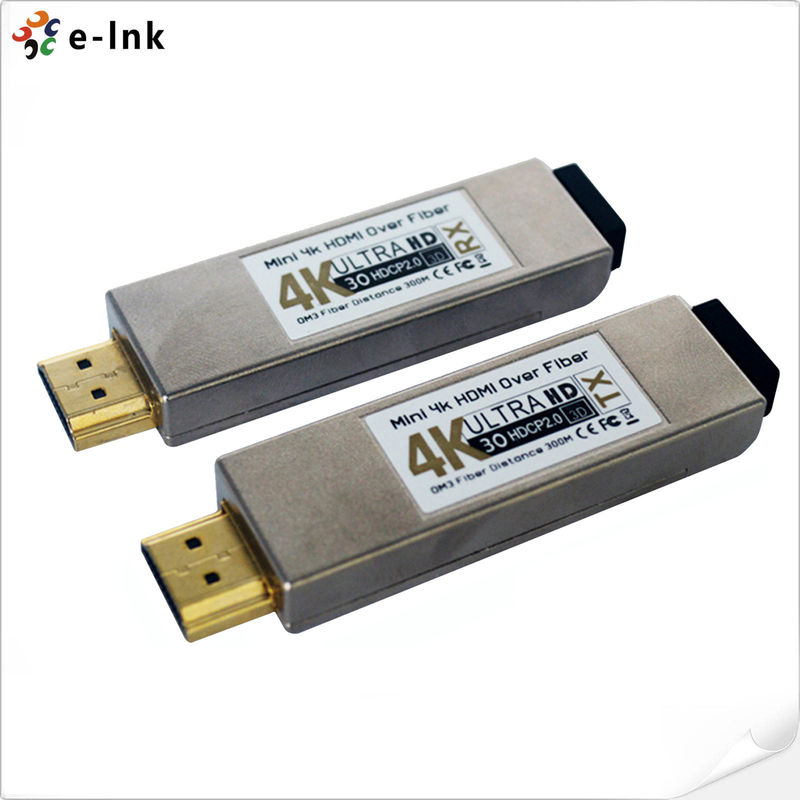

4K HDMI 광섬유 연장기 300m 범위 제로 지연 HDCP 1.2
제품 개요
당사의 최첨단 Mini 4K HDMI 광 트랜시버는 상업용 설치의 엄격한 요구 사항을 충족하도록 설계된 차세대 전문 AV 신호 분배를 나타냅니다. 이 혁신적인 광섬유 솔루션은 300미터 OM3 멀티모드 광섬유 연결을 통해 제로 지연으로 압축되지 않은 4K×2K@30Hz 비디오를 제공하여 최대 전송 거리에서 기존 구리 기반 연장기보다 300% 더 뛰어난 성능을 발휘합니다.
이 시스템은 HDMI 1.4a 신호를 10Gbps 광 데이터 스트림으로 변환하면서 전체 HDCP 1.2 콘텐츠 보호를 유지하는 일치하는 송신기-수신기 장치로 구성됩니다. 통합자를 위해 설계된 당사의 트랜시버는 HDR 콘텐츠에 대해 원래 4:4:4 크로마 샘플링을 유지하고 Dolby Atmos 및 DTS:X를 포함한 차세대 오디오 형식을 지원합니다. 산업 등급 금속 하우징은 방송 시설 및 산업 환경에서 흔히 발생하는 전기적 노이즈 환경에서 안정적인 작동을 보장하는 뛰어난 EMI/RFI 차폐 기능을 제공합니다.
기술 사양
비디오 성능
4K UHD(3840×2160@30Hz) 기본 지원
8/10/12비트 색상 깊이 유지
전체 4:4:4 크로마 서브샘플링 보존
광 전송
850nm VCSEL 광 엔진
듀얼 LC 광섬유 커넥터(OM3 멀티모드)
10.3Gbps 대역폭 용량
전원 및 환경
USB 전원 작동(5V/0.85A)
초저전력 소비 1.42W
작동 범위: 0°C ~ +70°C
규정 준수 및 인증
HDMI 1.4a/HDCP 1.2 준수
CE/FCC/RoHS 인증
SMPTE ST 2082 방송 표준
전문 응용 시나리오
A. 방송 및 라이브 프로덕션
4K HDR 모니터링이 필요한 이동식 프로덕션 트럭
스튜디오 카메라 루프 스루 시스템
대규모 행사 IMAG 애플리케이션
B. 기업 및 교육
회의실 프레젠테이션 시스템
원격 학습 교실
비디오 월 컨트롤러
C. 디지털 사이니지
공항 항공편 정보 디스플레이
쇼핑몰 광고 네트워크
경기장 점보트론 피드
D. 산업 및 의료
수술 영상 시스템
공장 자동화 모니터링
보안 운영 센터
시스템 통합 기능
라이브 시스템 유지 관리를 위한 핫 플러그 가능 설계
자동 EDID 관리는 설치를 단순화합니다.
Crestron/Extron 제어 시스템과 호환
선택적 액세서리로 랙 장착 가능
V. 당사 솔루션을 선택하는 이유?
경쟁 모델보다 40% 작은 풋프린트
연중무휴 작동을 위한 군용 등급 구성 요소
3년 연장 보증 옵션
전담 기술 지원팀
기술 지수
|
연장기 유형 |
광섬유 케이블을 통한 HDMI 신호용 광섬유 송신기 |
|
입력 신호 |
HDMI |
|
신호 지원 |
HDMI 1.4a HDMI 형식 표준 및 HDCP 준수 |
|
비디오 지원 |
1920x1200 / 1080p@60Hz, 최대 4K*2K@30Hz |
|
오디오 지원 |
Dolby TrueHD, Dolby Digital Plus, DTS, DTS-ES 6.1, DTSHD, DTS-HD-HRA, DTS-HD Master, (PCM-2CH) |
|
웹사이트 사양 |
색상 공간 444, 420, 400 |
|
동적 EDID |
플러그 앤 플레이, 배울 필요 없음 |
|
광섬유 커넥터 |
이중 LC 리셉터클 |
|
전송 거리 |
멀티 모드, 최대 984ft(300M) |
|
작동 온도 |
0°C ~ + 50°C |
|
보관 온도 |
-20°C ~ + 85°C |
|
습도 |
최대 90% RH(비응축) |
|
안전 승인 |
CE, RoHS, FCC |
|
치수(WxDxH) |
3.15 x 0.79 x 0.35인치(80x20x9mm) |
|
무게 |
0.1kg / 0.22lb |
|
작동 전압 |
5VDC |
|
전원 공급 장치 |
전원 입력 +5VDC, 0.85A(범용 유형 50/60Hz, 100~240VAC) |
주문 정보
|
항목 |
설명 |
|
LNK-106M |
미니 HDMI 광 트랜시버: 1-Ch HDMI 1.4a 비디오 신호(4K*2K), OM3 멀티 모드 광섬유, 300미터, LC, 1개의 송신기 및 1개의 수신기 포함, 쌍으로 사용, USB 전원 입력 |
제품 응용 디스플레이 다이어그램
