제품 세부 정보
Place of Origin: China
브랜드 이름: E-link
인증: ISO9001 / CE / RoHS / FCC
Model Number: LNK-HF100DA Series
문서: E-link LNK-HF100DA HDMI+Bid....0.pdf
지불 및 배송 조건
Minimum Order Quantity: 1pair
가격: $25-369
Packaging Details: HDMI Fiber EXtender Standard Carton Packaging
Delivery Time: 1-3working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,PayPal
Supply Ability: 1000000pairs/Month
Connector: |
Female HDMI type A |
Audio Interface: |
3.5mm earphone seat |
Casing: |
Aluminum Case |
Wavelength: |
850nm/1310nm/1550nm |
Operating Temperature: |
-20℃ ~ +70℃ |
Dimensions (WxDxH): |
92 x 57 x 23 (mm) |
Connector: |
Female HDMI type A |
Audio Interface: |
3.5mm earphone seat |
Casing: |
Aluminum Case |
Wavelength: |
850nm/1310nm/1550nm |
Operating Temperature: |
-20℃ ~ +70℃ |
Dimensions (WxDxH): |
92 x 57 x 23 (mm) |

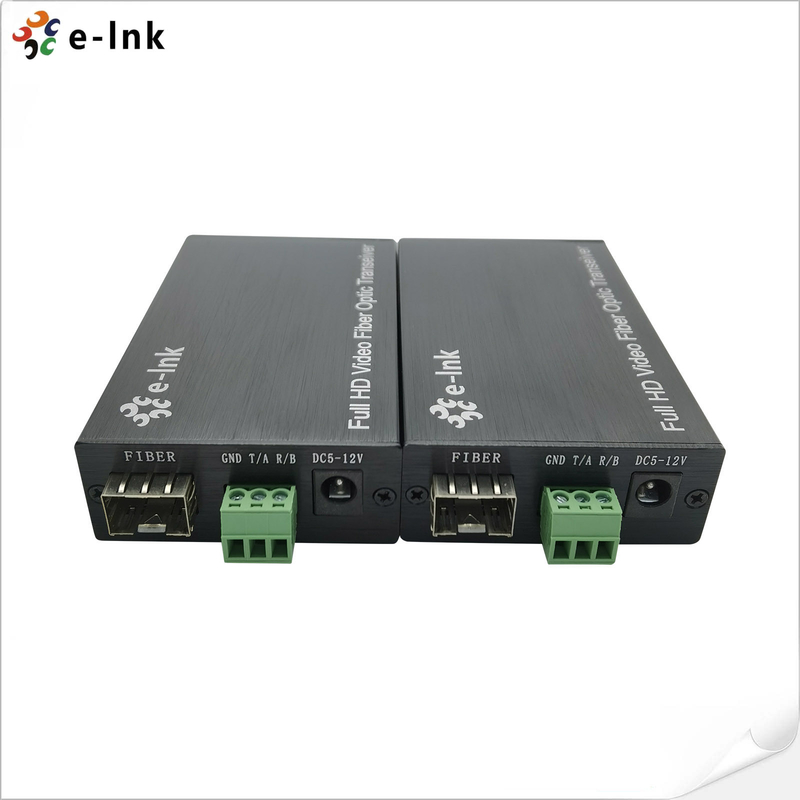

1Ch HDMI + 1Ch 양방향 스테레오 오디오 + 1Ch RS232 광섬유 연장기 20km
제품 개요
LNK-HF100DA 시리즈 광섬유 연장기 제공트리플 신호 전송 (HDMI + 스테레오 오디오 + RS232 제어)를단일 광섬유 케이블, 제공초장거리 AV 확장 및신호 저하 없음. 이 전문 등급 연장기는풀 HD 1920x1200@60Hz 해상도 유지하면서HDCP 1.4 준수 및HDMI 1.4b/3D 호환성, 따라서미션 크리티컬 AV 설치 신호 무결성이 가장 중요한 곳에 이상적입니다.
주요 기능 및 장점
✅ 다중 신호 광섬유 전송
HDMI 1.4b 비디오 3D 지원
양방향 스테레오 오디오 (2.0CH)
RS232 직렬 제어 채널
단일 섬유 솔루션 케이블 정돈 감소
✅ 프리미엄 비디오 성능
1920x1200@60Hz 최대 해상도
딥 컬러 지원 (24/30/36비트)
자동 EDID 관리 디스플레이 호환성
HDCP 1.4 준수 보호된 콘텐츠
✅ 장거리 신뢰성
광섬유 전송 EMI/RFI 간섭 제거
단일 모드 광섬유 지원 (최대 20km+)
신호 재생성 무손실 확장
✅ 전문적인 응용 분야
✔ 방송 스튜디오 ✔ 디지털 사이니지 네트워크
✔ 명령 및 제어 센터 ✔ 라이브 이벤트 제작
✔ 의료 영상 시스템 ✔ 산업용 AV 시스템
기술 준수
HDMI 1.4b 준수
HDCP 1.4 지원
CE/FCC/RoHS 인증
광섬유 안전: IEC 60825-1
HDMI + 스테레오 오디오 + RS232 를 통해단일 광섬유 케이블
초장거리 확장: 최대 20km (단일 모드 광섬유)
지연 시간 없음, 비압축 신호 전송
최대 해상도: 1920×1200@60Hz
특수 지원: 전문 디스플레이용 1600×1200@60Hz
HDMI 1.4b 준수 및3D 및 HDCP 1.2 지원
딥 컬러 및 HDR 패스 스루 (선택 사항)
양방향 스테레오 오디오(2.0CH) 동기화된 AV용
RS232 직렬 제어 원격 장치 관리를 위해
EDID 관리 자동 소스-디스플레이 매칭
내장 자동 조정 시스템 를 위한부드럽고 안정적인 비디오
ESD 보호 (8KV+) 서지 저항
플러그 앤 플레이 설정 (드라이버 불필요)
광섬유 내성 에 대한EMI/RFI 간섭
넓은 작동 온도 범위 가혹한 환경
랙 장착 가능 디자인 AV 랙 및 제어실용
전문 응용 시나리오
1. 방송 및 전문 AV 시스템
스튜디오 제작 시설 비압축 3G-SDI/HDMI 신호 분배 필요
OB 밴 라우팅 시스템 라이브 이벤트 제작용
장거리 광섬유 링크가 있는 디지털 시네마 프로젝션 시스템
프레임 정확한 모니터링이 필요한 포스트 프로덕션 스위트
2. 명령 및 제어 환경
미션 크리티컬 디스플레이가 있는 항공 교통 관제탑
안전한 신호 전송이 필요한 군사 지휘 센터
SCADA 통합을 갖춘 유틸리티 그리드 모니터링 시스템
중복 AV 라우팅이 있는 비상 운영 센터
3. 의료 및 과학 영상
방사선과용 DICOM 호환 진단 디스플레이
수술실 시각화 시스템
정밀 타이밍을 갖춘 전자 현미경 모니터링
실험실 계측 비디오 캡처
4. 운송 인프라
공항 항공 정보 디스플레이
철도 신호 제어실 (EN 50155 준수)
지능형 교통 관리 센터
항만 선박 교통 시스템
5. 산업 자동화
석유 화학 공장의 공정 제어 시각화
제조 품질 보증 모니터링
실시간 피드백을 통한 로봇 셀 감독
분류된 영역의 HMI 확장
기술적 장점:
✔ 트리플 신호 전송: 단일 광섬유를 통한 비디오+오디오+제어
✔ 군사 등급 신뢰성: 광학적 중복성을 갖춘 20km SMF 도달
✔ 정밀 타이밍: <100ns skew for genlocked systems
✔ 안전한 전송: TEMPEST 위협에 대한 광섬유 내성
기술 지수
| 매개변수 | 설명 | |
|
비디오 |
표준 | HDMI1.4B 3D; HDCP1.4 |
| 최대 픽셀 클럭 | 165MHz | |
| 최대 데이터 속도 | 6.75Gbps | |
| 준수 |
1080P@50/59.95/60Hz,( 최대 1920*1200@60Hz) 1080P@23.98/24/29.97/30Hz, 720P@23.98/24/29.97/30Hz, 720P@50/59.94/60Hz 특수 지원 1600*1200 @60HZ |
|
| 커넥터 | 암 HDMI 타입 A | |
| 임피던스 | 100Ω | |
| HDMI 케이블 범위 | <5미터(최대 1920*1200@60Hz 해상도) | |
| 오디오 | 인터페이스 | 3.5MM 외부 스테레오 오디오 |
| 송신기 | 1Ch 입력 + 1Ch 출력 | |
| 수신기 | 1Ch 입력 + 1Ch 출력 | |
| RS232 | 인터페이스 | 3핀 터미널 블록 |
| 전송 속도 | ≤115200bps | |
| 광섬유 | 인터페이스 | SFP 모델 – LC 커넥터 |
| 섬유 유형 | 단일 모드 | |
| 파장 | 850nm/1310nm/1550nm | |
| 인터페이스 대역폭 | 3Gbps | |
| 전송 거리 |
전송@1920*1200@60Hz 멀티 모드 광섬유: <500M 단일 모드 광섬유: 20km |
|
| IndexOther | 전원 공급 장치 | 전원 어댑터: DC 5~12V |
| 전력 소비 | 최대 4W | |
| 온도 | 작동: -20℃ ~ +70℃ | |
| 습도 | 작동: 5% ~ 90% | |
| 치수(LxWxH) | 92 x 57 x 23 (mm) | |
주문 정보
| 모델 | 설명 |
| LNK-HF100DA | 1Ch HDMI + 1Ch 양방향 스테레오 오디오 + 1Ch RS232 광섬유 연장기, LC(SFP), 멀티 모드 광섬유, 500m, 1개의 송신기 및 1개의 수신기 포함, 쌍으로 사용 |
| LNK-HF100DA-20 | 1Ch HDMI + 1Ch 양방향 스테레오 오디오 + 1Ch RS232 광섬유 연장기, LC(SFP), 단일 모드 광섬유, 20km, 1개의 송신기 및 1개의 수신기 포함, 쌍으로 사용 |
