제품 세부 정보
Place of Origin: China
브랜드 이름: E-link
Model Number: LNK-HF100DA Series
지불 및 배송 조건
Minimum Order Quantity: 1 pcs
가격: 협상 가능
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Power supply: |
The power adapter: DC 5~12V |
Power dissipation: |
MAX 4W |
Temperature: |
Operating: -20℃ ~ +70℃ |
Humidity: |
Operating: 5% ~ 90% |
Dimension (LxWxH): |
92 x 57 x 23 (mm) |
Interface bandwidth: |
3Gbps |
Power supply: |
The power adapter: DC 5~12V |
Power dissipation: |
MAX 4W |
Temperature: |
Operating: -20℃ ~ +70℃ |
Humidity: |
Operating: 5% ~ 90% |
Dimension (LxWxH): |
92 x 57 x 23 (mm) |
Interface bandwidth: |
3Gbps |
장점
∙HDMI 비디오 신호, RS232 및 오디오를 단일 섬유 케이블로 최대 20km까지 전송합니다.
∙최대 지원 해상도1920*1200@60Hz;
특별 지원1600*1200 @60HZ;
∙외부 양방향 스테레오 오디오 전송을 지원합니다.
∙HDMI 1.4B 3D 및 HDCP 1.2 표준을 준수합니다.
∙단일 포트 HDMI 1.4b 수신기
∙높은 호환성, 원소와 디스플레이 장치를 자동으로 일치시킬 수 있습니다.
∙내장 자동 조정 시스템, 이미지를 부드럽고 명확하고 안정적으로 만들;
∙내장된 ESD 보호 시스템
∙설치가 간단하고 플러그 앤 플레이가 가능합니다.
∙EDID 지원
전반적인 설명
의LNK-HF100DA 시리즈HDMI광섬유 확장기는HDMI, 양방향 오디오 및 RS232하나의 광섬유 케이블을 통해, 그것은 지원 HDMI1.4 모드, HDMI 1.4b, HDMI 1.4b 3D 및 HDCP 1과 완전히 호환됩니다.4,고해상도 최대1920*1200@60Hz확장기는 높은 안정성과 강력한 보안으로 고화질의 장거리 전송을 필요로하는 광범위한 응용 프로그램에 사용할 수 있습니다.
기술 지표
|
매개 변수 |
설명 |
|
|
비디오
|
표준 |
HDMI1.4B 3D; HDCP14 |
|
최대 픽셀 클럭 |
165MHz |
|
|
최대 데이터 속도 |
675Gbps |
|
|
C응원자 |
1080P@50/59.95/60Hz, (Max 1920*1200@60Hz) 1080P@23.98/24/29.97/30Hz, 특수 지원 1600*1200 @60HZ |
|
|
커넥터 |
여성 HDMI 타입 A |
|
|
임페던스 |
100Ω |
|
|
HDMI 케이블 범위 |
||
|
오디오 |
인터페이스 |
3.5MM 외부 스테레오 오디오 |
|
송신기 |
1Ch 입력 + 1Ch 출력 |
|
|
수신기 |
1Ch 입력 + 1Ch 출력 |
|
|
RS232 |
인터페이스 |
3핀 터미널 블록 |
|
보드율 |
≤115200bps |
|
|
광섬유 |
인터페이스 |
SFP 모델 LC 커넥터 |
|
섬유 종류 |
단일 모드 |
|
|
파장 |
850nm/1310nm/1550nm |
|
|
인터페이스 대역폭 |
3Gbps |
|
|
전송 거리 |
전송@1920*1200@60Hz 멀티 모드 섬유: <500M 단일 모드 섬유: 20km |
|
|
지수다른 것 |
전원 공급 |
전원 어댑터: DC 5~12V |
|
전력 소모 |
MAX 4W |
|
|
온도 |
작동: -20°C ~ +70°C |
|
|
습도 |
작동: 5% ~ 90% |
|
|
차원 (Lx)WxH) |
92 x 57 x 23 (mm) |
|
주문 정보
|
모델 |
설명 |
|
LNK-HF100DA |
1Ch HDMI + 1Ch 양방향스테레오오디오 + 1Ch RS232 광섬유 확장기, LC (SFP), 멀티 모드 섬유,500m, 1개의 송신기와 1개의 수신기를 포함하여, 쌍으로 사용된다. |
|
LNK-HF100DA-20 |
1Ch HDMI + 1Ch 양방향스테레오오디오 + 1Ch RS232 광섬유 확장기, LC ((SFP), S인글- 모드 섬유,20만원m, 1개의 송신기와 1개의 수신기를 포함하여, 쌍으로 사용된다. |

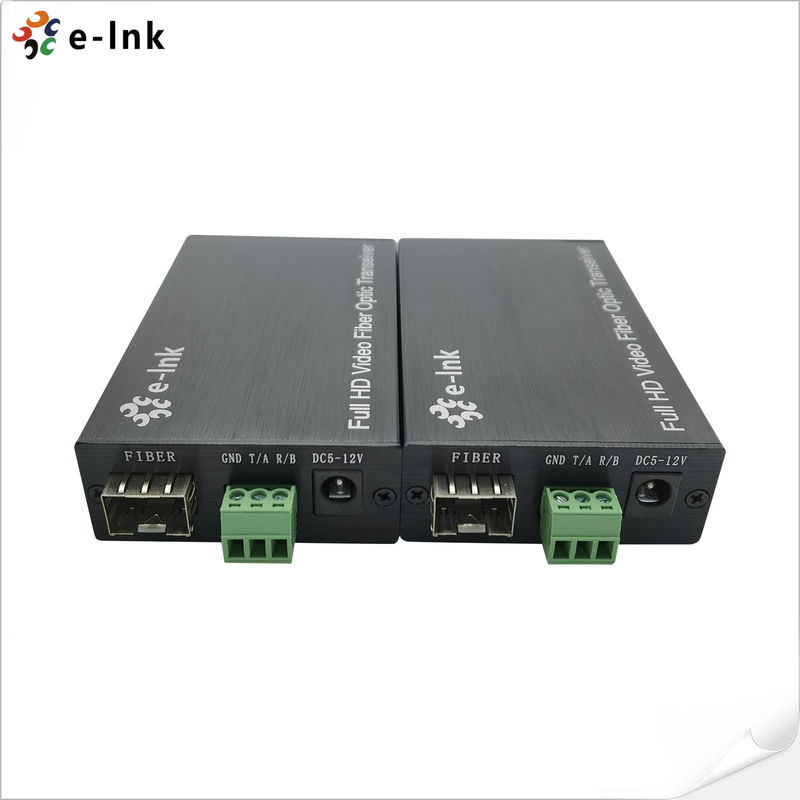

사진
적용
